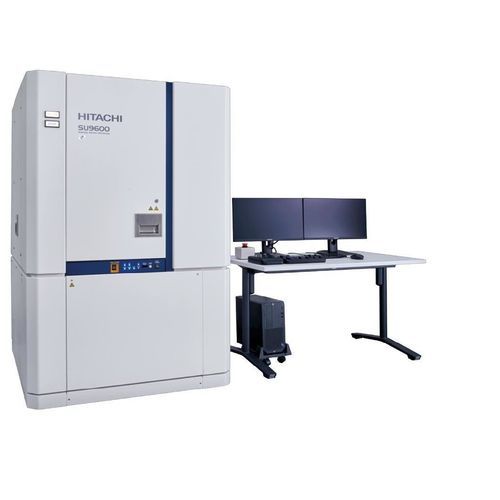

Электронный сканирующий микроскоп SU9600

для измерений тонкослойных покрытийдля исследованийдля испытания материалов

Обзор
SU9600 (T)SEM — модульный гибридный растровый электронный микроскоп, объединяющий сверхвысокоре­золюционный SEM и аналитический STEM с TEM-совместимой стадией образца. Обеспечивает коррелированное исследование поверхности и переданных электронов на одной высокостабильной платформе, поддерживая UHR-SEM, STEM, 4D-STEM*, EELS* и nano-EDS* для быстрой высокоразрешающей визуализации и мультимодальной характеристики материалов.

Ключевые особенности

• Интегрированные возможности UHR-SEM и аналитического STEM на единой стабильной платформе
• Ультра-высокое разрешение изображения от 10 V до 30 kV для анализа поверхности и структуры
• Холодный эмиссионный источник, объектив с полной иммерсией и TEM-стадия (0,34 нм гарантировано @ 30 kV; ≈0,2 нм достижимо)

Функции и преимущества

• Комплексное обнаружение отражённых и прошедших электронов с энергетической и угловой фильтрацией
• Корреляция контраста SE/BSE поверхности с BF/ADF/STEM-изображением и спектральными данными (EELS/EDS)
• Субнм элементный анализ с безоконным EDS-детектором большого телесного угла
• Доступ к расширенным измерениям свойств материалов через EELS и 4D-STEM

Технические подробности

• Холодная эмиссия следующего поколения с NEG для высокой яркости и снижения хроматической аберрации (опция EELS)
• Объектив с полной иммерсией в сочетании с TEM-подобной стадией для оптимального разрешения и механической стабильности
• Высококачественное изображение в диапазоне 0,5–30 kV (0,34 нм гарантировано @ 30 kV; ≈0,2 нм достижимо)
• TEM-стадия и держатель с двойным наклоном для быстрой ориентации поперечных сечений и выравнивания зоновой оси (опция)
• Поддержка крио-держателей и MEMS-держателей (опция)

Аналитические возможности

• Субнм EDS с безоконным детектором большого телесного угла для быстрой нано-масштабной картографии элементов
• 4D-STEM с быстрой детекцией прямых электронов, обеспечивающий DPC, птичографию, картирование деформации и фазы; виртуальные апертуры формируют BF/DF/избранные дифракционные снимки
• EELS при низком kV: живое элементное изображение, спектроскопия потерь ядра и плазмонов; холодный FEG обеспечивает энергоразрешение ≈0,35 эВ

Применения

• Наноматериалы: картирование распределения элементов, анализ состава нанопроволок, изображение решётки
• Тонкие плёнки: анализ морфологии поверхности и структуры зерен
• Элементный анализ: нано-масштабный состав и картирование (например, системы Ag/Cu)
• Полупроводники: атомарное изображение решётки и анализ дифракции

Технические характеристики
Разрешение SE-изображения: 0,4 нм @ 30 kV; 1,0 нм @ 1 kV; 0,6 нм @ landing 1 kV (с опциональным держателем для декеляции и верхним детектором)
Разрешение STEM-изображения: 0,34 нм @ 30 kV (изображение решётки, опция)
Ускоряющее напряжение: 0,5–30 kV
Landing-напряжение: 0,01–20 kV
Электрическое смещение изображения: до ±5 мм (высота образца = 0,0 мм)
Ход стола: X: ±4,0 мм, Y: ±2,0 мм, Z: ±0,3 мм, T: ±40°
Размер образца - плоская стадия: 5,0 мм × 9,5 мм × 3,5 мм (H) макс
Размер образца - стадия для поперечного сечения: 2,0 мм × 6,5 мм × 5,0 мм (H) макс

Примечания
* Опционально, где указано. Функции такие как 4D-STEM, EELS и некоторые держатели могут быть опциональными в зависимости от конфигурации.
