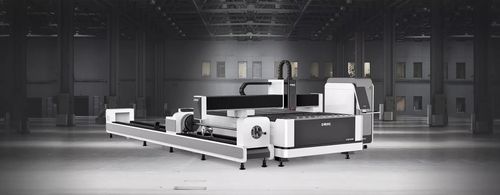

Станок для резки волоконный лазер LF3015CNR

для алюминиядля нержавеющей сталидля листа

Обзор продукта
LF3015CNR — это универсальный ЧПУ‑волоконный лазерный станок для резки, предназначенный для обработки металлических листов и круглых труб. Интегрированная конструкция лист‑и‑труба экономит место и повышает производительность на производстве.

Алюминиевый портал авиационного типа 3‑го поколения
Изготовлен по авиационным стандартам методом пресс‑экструзии 4300 т и подвергнут старению, достигая прочности, эквивалентной 6061 T6. Алюминиевый портал сочетает прочность, малый вес, коррозионную стойкость и улучшенные динамические характеристики.

Двойное назначение и экономия места
LF3015CNR выполняет резку листов и труб в одной рабочей ячейке, сокращая занимаемую площадь по сравнению с раздельными станками и оптимизируя производственный поток.

Конструкция зажима
Электрические зажимы по обеим сторонам с автоматическим центровкой. Диагональный диапазон регулировки: 20–200 мм для надежного и воспроизводимого закрепления трубы.

Сегментная автоматическая опора для труб
Интеллектуальные сегментированные опоры предотвращают деформацию при резке длинномерных труб и поддерживают концентричность в процессе резки.

Автоматическая фокусировка (без ручной операции)

• Без ручной фокусировки — Программное управление перемещением линзы обеспечивает автоматическое сверление и резку при разных толщинах листа.
• Широкий диапазон регулировки — Диапазон фокусировки −10 мм до +10 мм, точность 0,01 мм; подходит для толщин листа 0–20 мм.
• Длительный срок службы — Коллиматорные и фокусные линзы снабжены водоохлаждаемыми радиаторами для снижения температуры режущей головы.

Сегментированная сварная станина из прямоугольных труб
Станина выполнена в виде металлической сотоподобной конструкции авиационного типа, собранной из нескольких прямоугольных труб с внутренними ребрами жесткости для высокой жесткости, прочности на растяжение и стабильности направляющих.

• Высокая конструктивная прочность и стабильность, предотвращающие деформацию при длительной эксплуатации
• Толщина стенки прямоугольной трубы: 10 мм; примерный вес станины: 4500 кг

Передача движения и точность
Прецизионные приводы: рейка YYC, двигатели Yaskawa и редукторы Motoreducer. Повторяемая точность позиционирования: ±0,02 мм; максимальное ускорение до 1,5 G для высокоскоростной резки и длительного срока службы.

Отраслевые применения
Разработан для интегрированной обработки листов и труб. Типичные области применения: нефтепромысловые и трубопроводные компоненты, трубки для спортивного оборудования, автокомпоненты, шкафы и корпуса, обработка тонколистовых и трубных изделий.
Примеры материалов и толщин: углеродистая сталь (листы/трубы) 0,5–5 мм, нержавеющая сталь 0,5–2,5 мм, оцинкованная и электроцинкованная сталь, кремнистая сталь; диапазон диаметров труб: 20–220 мм.

Технические параметры / характеристики

• Модель: LF3015CNR
• Варианты мощности лазера: 1000 W, 2000 W, 3000 W, 4000 W, 6000 W, 8000 W, 12000 W (опционно)
• Габаритные размеры: 9250 × 4500 × 2300 мм
• Рабочая зона (лист): 3050 × 1530 мм
• Повторяемая точность позиционирования: ±0,02 мм
• Максимальная скорость перемещения: 100 м/мин
• Максимальное ускорение: 1,5 G
• Напряжение/частота: 380 V / 50 Hz или 60 Hz, 60 A
• Диапазон автоматической фокусировки: −10 мм до +10 мм, точность 0,01 мм
• Подходящая толщина листа: углеродистая сталь 0,5–5 мм; нержавеющая сталь 0,5–2,5 мм
• Диапазон диаметров труб: 20–220 мм
• Станина: сегментированная сварная конструкция из прямоугольных труб, толщина стенки прямоугольной трубы 10 мм, примерный вес станины 4500 кг
