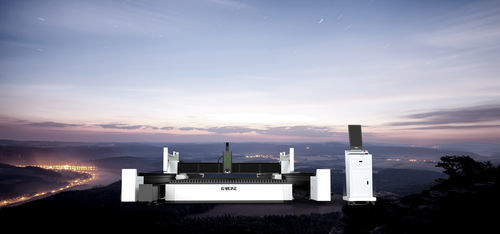

Станок для резки волоконный лазер SL series

для сталидля металладля металлической обшивки

Обзор
Наземная рельсовая волоконно-лазерная машина для резки серии SL — модульная система большого формата, разработанная для точной и высокопроизводительной резки металла. Отдельно выполнены станина и рабочий стол, предусмотрена зональная вентиляция, защитные световые завесы на балке и опция многопозиционной фаски.

Модульная станина
Модульная станина обеспечивает возможность изготовления на заказ требуемой длины. Станина и рабочая платформа проектируются раздельно. Прямоугольные трубы большой секции свариваются и обрабатываются после отжига, что обеспечивает структурную стабильность, воспроизводимую точность и удобство транспортировки.

Кастомизация формата
Конфигурации машины можно адаптировать под требования заказчика, поддерживая различные макеты для обработки крупноформатных деталей и системы перемещения заготовок.

Вентиляция по зонам
Зональная вентиляция с поддувом справа и всасыванием слева эффективно контролирует дым и снижает отложение углерода, поддерживая более чистую рабочую среду и повышая качество реза.

Защита световым экраном
Световые завесы безопасности, установленные по обеим сторонам балки, обеспечивают всестороннюю защиту оператора на протяжении зоны реза и помогают предотвращать аварии при столкновениях.

Фасочная резка (опция)
Опциональная фасочная резка 0–45° с многопозиционным углом позволяет получать фаски за один проход для подготовки под сварку и обработки сложных геометрий. Доступные аксессуары: фасочный резательный узел, платформа оператора и выдвижной ящик для расходных материалов.

Интеллектуальные функции и опции

• Коррекция давления воздуха DA: точное управление для достижения заданного выходного давления.
• Автоматическая смена сопла: опциональный модуль для поддержки автоматизированных или безоператорных процессов.
• Интеллектуальное подавление вибраций: автоматическая регулировка по оси Z в реальном времени для снижения дрожания при резке.
• Датчик столкновения последователя: снижает риск столкновения режущей головки из‑за деформации или неровностей заготовки.

Образец
Предоставляются образцы обработки, демонстрирующие возможности резки различных металлических деталей и толщин.

Области применения

• Сельскохозяйственная техника
• Стальные конструкции
• Индустрия башен
• Судостроение
• Горнодобывающая техника
• Обработка листового металла
• Машиностроительное оборудование
• Строительная техника

Технические параметры
Модели: 16032SL (SL Series) | 24032SL (SL Series)
Рабочая область: 16000×3200 мм (16032SL) | 24000×3200 мм (24032SL)
Варианты мощности лазера: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
Точность позиционирования по осям X/Y: 0.1/10m & 0.05/5m
Повторяемая точность позиционирования X/Y: 0.05 мм

Характеристики / Технические спецификации

• Серия: SL Series
• Модели: 16032SL, 24032SL
• Рабочая область: 16000×3200 мм / 24000×3200 мм
• Мощность лазера: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Точность позиционирования X/Y: 0.1/10m & 0.05/5m
• Повторяемая точность X/Y: 0.05 мм
• Модульная станина для настраиваемой длины
• Зональная вентиляция с поддувом справа и всасыванием слева
• Световые завесы безопасности по обеим сторонам балки
• Опция: фасочный резательный узел 0–45°, платформа и выдвижной ящик
• Функции: коррекция давления воздуха DA, автоматическая смена сопла (опция), интеллектуальное подавление вибраций, датчик столкновения последователя
