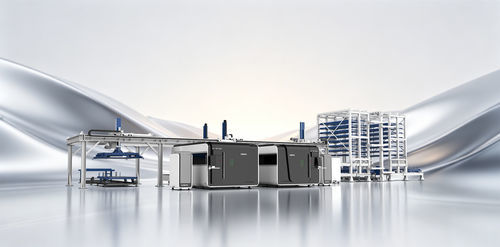

Производственная линия для листа

автоматическаяроботизированнаягибкая

Обзор
Двойные магазины, компактный след | Одна система подачи обслуживает две лазерные установки в режиме бесшовной интеграции | Полностью автоматическая, безоператорная работа 24/7.

Полная автоматизация процесса
От хранения листов и автоматической загрузки до лазерной резки, сортировки готовых деталей и выгрузки отходов — весь процесс автоматизирован для снижения зависимости от персонала и увеличения производительности.

Особенности

• Хранение листового материала
• Автоматическая загрузка
• Интеграция с лазерной резкой
• Сортировка готовых деталей
• Выгрузка отходов

Двухбашенный вертикальный магазин — экономия места
Каждая башня имеет 8 уровней (всего 16 уровней), каждый уровень рассчитан на нагрузку до 3 т. Поддерживает одновременное хранение более 10 типов листов и размеров от 1200×1000 мм до 3000×1500 мм.

Одна система кормит две машины
Единая система загрузки точно обслуживает две лазерные установки, минимизируя простой и повышая эффективность обработки материалов и общую производительность.

Интеллектуальная сортировка
Автоматическое разделение готовых деталей и отходов. Возможны индивидуальные высоты уровней по запросу. Стандартные интерфейсы ERP и MES обеспечивают интеграцию с цифровыми системами завода.

Гибкая конфигурация
Разработано для бесшовной интеграции в умные фабрики; поддерживает индивидуальные высоты уровней и стандартные интерфейсы ERP/MES для глубокой связности.

Отрасли применения

• Обработка листового металла
• Стальные конструкции
• Строительная и инженерная техника
• Производство лифтов
• Корпуса и шкафы
• Железнодорожный транспорт
• Производство кухонной посуды
• Автомобильная промышленность

Технические характеристики

• Максимальная площадь обработки: 3050×1530 мм (настраиваемая)
• Время смены рабочего стола: 15 s
• Точность позиционирования X/Y: ±0.03 mm
• Тип защиты лазера: Закрытая лазерная защита
• Точность повторного позиционирования X/Y: ±0.02 mm
• Материал балки: Авиационный алюминий
• Макс. скорость перемещения X/Y: 120 m/min
• Метод смазки: Автоматическая смазка
• Максимальное ускорение: 2 G
• Совместимая мощность лазера: 1500–20000 W
• Макс. грузоподъемность рабочего стола: 1300 kg
• Оборудование магазина: 2
• Макс. нагрузка робота: 300 kg
• Общее количество уровней хранения: 16
• Скорость перемещения робота: 10–30 m/min
• Макс. размер листа для хранения: 3000×1500 mm (настраиваемый)
• Скорость подъема робота: 5–10 m/min
• Мин. размер листа для хранения: 1200×1000 mm
• Грузоподъемность сменного тележки на уровень: 3 T
• Грузоподъемность на уровень: 3 T
• Скорость смены электрической тележки: 10 m/min
• Макс. высота стопки сырья на уровень: 90 mm
• Общее энергопотребление: 42 kW
• Скорость загрузки/выгрузки магазина: 5–20 m/min
• Диаметр входного воздуховода: 12 mm
• Скорость подъема магазина: 5–10 m/min
• Давление воздушного источника: 0.6–0.7 MPa
• Макс. толщина листа для роботизированной загрузки/разгрузки: 5 mm
• Требования к питанию: 3-фазное, 5-проводное, 380 V
• Мин. толщина листа для роботизированной загрузки/разгрузки: 0.8 mm
