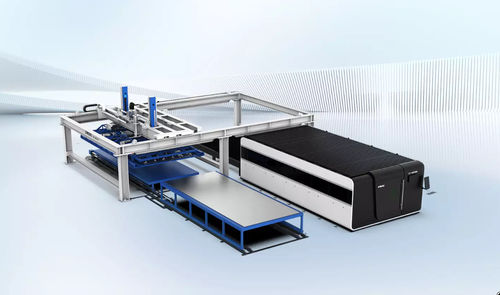

Станок для резки волоконный лазер GAS

для металладля листадля пластин

Обзор
Волоконный лазерный станок для резки GAS SERIES разработан для промышленной обработки листового металла. Обеспечивает сверхбольшой формат (до 6000×2500 мм), высокую грузоподъёмность и автоматизированный цикл: вакуумная автоматическая подача, лазерная резка и зубчатая выгрузка. Модульная портальная рама допускает гибкие конфигурации (1→2 или 1→N), а интеллектуальная система обнаружения предотвращает появление царапин при погрузке/выгрузке.

Ключевые характеристики

• Сверхбольшой формат и повышенная грузоподъёмность: зона обработки до 6000×2500 мм, грузоподъёмность до 3 т.
• Высокая степень автоматизации: вакуумная автоматическая подача, лазерная резка и зубчатая выгрузка для стабильной непрерывной работы.
• Модульная конструкция портальной рамы: модульные секции для быстрой сборки и гибких компоновок 1→2 или 1→N.
• Интеллектуальное обнаружение и защита материала: подача по одной плите с датчиками для предотвращения царапин при погрузке/выгрузке.

Применение

• Автомобильное производство
• Производство офисной мебели
• Электротехническая промышленность
• Изготовление шасси и шкафов
• Производство лифтов
• Производство кухонной посуды
• Декоративные фасады и витражи
• Машиностроение
• Формоизготовление
• Компоненты для железнодорожного транспорта
• Компоненты для медицинского оборудования

Технические параметры
Максимальный размер загружаемой пластины: 6000×2500 мм
Минимальный размер загружаемой пластины: 2000×1000 мм
Максимальная толщина пластины (загрузка/выгрузка): 14 мм
Минимальная толщина пластины (загрузка/выгрузка): 1 мм
Максимальный вес пластины (загрузка/выгрузка): 2000 кг
Вес однослойной загрузки сменного тележки: 5 T
Высота однослойной загрузки сменного тележки: 50 мм
Скорость перемещения манипулятора: 10–25 м/мин
Скорость подъёма манипулятора: 5–12 м/мин
Скорость замены электрической тележки: 12 м/мин
Время рабочего цикла: 280 с
Мощность оборудования: 43 кВт
Общий вес системы: 17000 кг
Входной воздуховод оборудования: 16 мм
Источник сжатого воздуха: 0,6–0,7 МПа
Требования к электропитанию: 380 V / 50 Hz

Технические спецификации

• Максимальный размер загружаемой пластины: 6000×2500 мм
• Минимальный размер загружаемой пластины: 2000×1000 мм
• Максимальная толщина пластины (загрузка/выгрузка): 14 мм
• Минимальная толщина пластины (загрузка/выгрузка): 1 мм
• Максимальный вес пластины (загрузка/выгрузка): 2000 кг
• Вес однослойной загрузки сменного тележки: 5 T
• Высота однослойной загрузки сменного тележки: 50 мм
• Скорость перемещения манипулятора: 10–25 м/мин
• Скорость подъёма манипулятора: 5–12 м/мин
• Скорость замены электрической тележки: 12 м/мин
• Время рабочего цикла: 280 с
• Мощность оборудования: 43 кВт
• Общий вес системы: 17000 кг
• Входной воздуховод оборудования: 16 мм
• Источник сжатого воздуха: 0,6–0,7 МПа
• Требования к электропитанию: 380 V / 50 Hz
