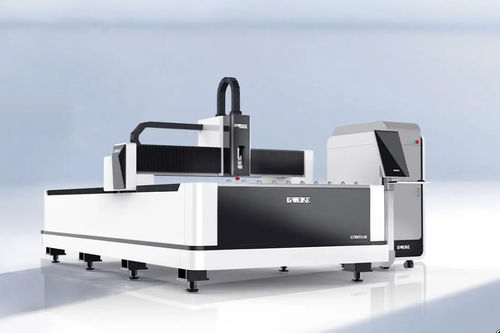

Станок для резки волоконный лазер LN series

для металладля тонкого листового металладля автомобилестроения

Обзор
Одноплатформенная волоконно‑лазерная машина серии LN разработана для точной резки тонколистового и среднелистового металла. Машина оснащена сервомоторами с двойной шинной шиной для улучшенной динамики, обеспечивает холостую скорость 120 м/мин и максимальное ускорение 1,5G. Модульная конструкция столешницы упрощает транспортировку и снижает затраты на обслуживание. Портал выполнен из авиационного алюминиевого профиля, экструдированного прессом 4300 т и подвергнутого упрочняющей выдержке до состояния 6061 T6, что обеспечивает высокое соотношение прочности и массы.

Ключевые особенности

• Система сервоприводов с двойной шинной шиной — улучшает динамику примерно на 30%
• Максимальное ускорение: 1,5G
• Холостая скорость: 120 м/мин
• Модульная столешница для упрощённого транспорта и снижения затрат на обслуживание
• Алюминиевый портал авиационного класса (экструзия прессом 4300 т, упрочнение до 6061 T6)
• DA‑коррекция давления воздуха для точного достижения заданного выходного давления
• Автоматическая замена сопла для автоматизированной обработки
• Интеллектуальное подавление вибраций по оси Z для уменьшения дрожания при резке
• Избежание столкновений в движении для снижения риска повреждений

Демонстрационные образцы
Предоставляются изображения образцов и примеры обработки для демонстрации качества реза и типичных деталей.

Применения
Предназначена для производств и субподрядных мастерских, которым требуется волоконная лазерная резка тонких и средних листов металла в отраслях: металлообработка, автомобильные компоненты, корпуса электроники и общие промышленные детали.

Технические параметры

• Модели: LF6025LN II | LF4020LN II | LF3015LN II
• Рабочая зона: 6100×2550 мм | 4100×2050 мм | 3050×1520 мм
• Варианты мощности лазера: 12 000 Вт / 6 000 Вт / 4 000 Вт / 3 000 Вт / 2 000 Вт / 1 000 Вт
• Точность позиционирования по осям X/Y: ±0,05 мм (все модели)
• Повторяемая точность позиционирования X/Y: ±0,03 мм (все модели)
• Номинальное напряжение/частота: 380 В 50 Гц / 60 Гц (все модели)
• Максимальное ускорение: 1,5G
• Холостая скорость: 120 м/мин

Спецификации

• Модель (фокусная плоскость): LF3015LN
• Серия: LN Series
• Примеры рабочей зоны: LF6025LN II — 6100×2550 мм; LF4020LN II — 4100×2050 мм; LF3015LN II — 3050×1520 мм
• Доступные мощности лазера: 1 000 Вт / 2 000 Вт / 3 000 Вт / 4 000 Вт / 6 000 Вт / 12 000 Вт
• Точность позиционирования X/Y: ±0,05 мм
• Повторяемая точность X/Y: ±0,03 мм
• Номинальное напряжение/частота: 380 В, 50 Гц / 60 Гц
• Максимальное ускорение: 1,5G
• Холостая скорость: 120 м/мин
• Портал: авиационный алюминиевый баланс, экструзия прессом 4300 т, упрочнение до 6061 T6
• Особенности: двойная шинная система сервомоторов, модульный стол, DA‑коррекция давления воздуха, автоматическая смена сопел, интеллектуальное подавление вибраций, избежание столкновений
