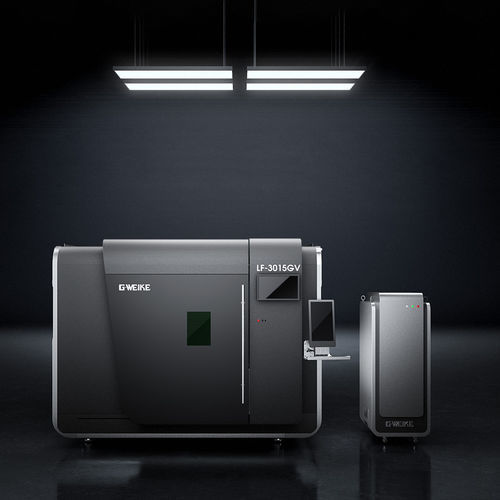

Станок для резки волоконный лазер GV series

для листадля металлической обшивкис сервоприводом

Обзор
Серия GV волоконных лазерных резаков обеспечивает сверхвысокую скорость перемещения и точность для массовой обработки листового материала. Сочетание максимального ускорения 3G и фильтрации низких частот 10 Hz обеспечивает быстрые циклы старт/стоп и стабильное движение на высоких скоростях при сложных траекториях резки.

Ключевые характеристики производительности

• Максимальное ускорение 3G и фильтр низких частот 10 Hz для поддержания стабильного движения на высокой скорости.
• Максимальная перемещающая скорость до 200 м/мин для повышения производительности.
• Оптимизированные алгоритмы траектории реза сокращают холостые ходы и повышают эффективность обработки более чем на 50% при сложных геометриях.

Механика и конструкция

• Высокостабильная конструкция, обеспечивающая долговременную точность от станины до балки и трансмиссии.
• Легкая полая сотоподобная балка с топологической оптимизацией: +18% к крутильной жесткости при равном весе или −25% к весу при равной жесткости для сохранения стабильности при высоких скоростях.
• Тяжелая сварная станина с низким центром тяжести и расширенными боковыми ребрами для повышения сопротивления изгибу и кручению и исключения микродеформаций при снятии напряжений.

Оптика и режущая головка

• Интеллектуальная режущая головка BLT с более узким зазором и меньшей зоной термического влияния для более ровного кромкообразования.
• Полнотелая водяная система охлаждения, покрывающая более 90% оптического тракта, для подавления термодеформаций и поддержания стабильного качества пучка при непрерывной обработке.

Привод и трансмиссия

• Высокоскоростной сервомотор с высоким крутящим моментом, обеспечивающий до 300% крутящего момента, пиковую скорость 5000 об/мин и инерцию ротора 136,6 kg·cm² для мгновенного и точного отклика на сложные контуры.
• Интегрированная редукторная конструкция в немецком стиле с оптимизированным выходным валом и шестернями; ключевые компоненты изготовлены из легированной стали 42CrMo для повышения жесткости, износостойкости и срока службы.

Автоматизация и производство
Станок обеспечивает бесшовное подключение к автоматическим системам погрузки/разгрузки для достижения полностью автоматизированной высокоскоростной обработки листов и снижения зависимости от ручного труда.

Отрасли применения

• Электрические шкафы и корпуса
• Строительная техника
• Листовое производство
• Автомобильное производство
• Производство лифтов
• Кухонная посуда и корпусная мебель

Технические характеристики

• Модель: LF-3015GV | LF-4020GV | LF-6020GV
• Формат обработки: 3050×1530 мм | 4050×2030 мм | 6030×2030 мм
• Мощность лазера: 3000W / 6000W / 12000W (опция)
• Макс. скорость по осям X/Y: 200 м/мин
• Повторяемая точность позиционирования X/Y: ±0,02 мм
• Точность позиционирования X/Y: ±0,03 мм
• Макс. ускорение резки / фильтрация низких частот: 3G / 10 Hz
• Макс. грузоподъемность стола: 1200 / 2300 / 3200 кг
• Номинальное напряжение и частота: 380V 50Hz/60Hz
