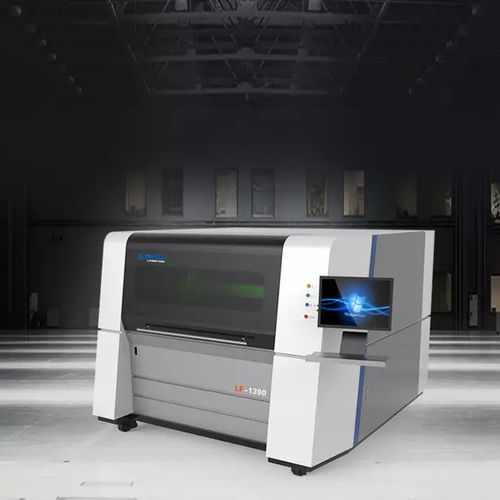

Станок для резки волоконный лазер LF1390

для нержавеющей сталидля металладля тонкого листового металла

Алюминиевый портал авиационного класса (третье поколение)
Изготовлен по авиационным стандартам методом экструзии под давлением 4300 т и прошедший старение для достижения прочности 6061 T6. Авиационный алюминий обеспечивает низкий вес, хорошую вязкость, коррозионную стойкость и увеличивает скорость обработки.

Безопасность и закрытая система удаления дыма

• Полностью замкнутая конструкция станка.
• Смотровое окно выполнено из лазерозащитного стекла по европейскому стандарту CE.
• Дым при резке фильтруется внутри корпуса, что снижает выбросы и воздействие на окружающую среду.

Конструкция с двойными рельсами и двойным приводом по оси Y
С обеих сторон оси Y установлены двойные направляющие и двойные шариковинтовые приводы, предотвращающие изгиб винта и деформацию линии реза, обеспечивая прямолинейность и точность дуг при высокоскоростной резке.

Автоматическая фокусировка (без ручной операции)

• Без ручной фокусировки: программное обеспечение автоматически регулирует фокусную линзу для пробивки и резки листов различной толщины; автоматическая регулировка до десяти раз быстрее ручной.
• Широкий диапазон регулировки: -10 мм до +10 мм, точность 0,01 мм; подходит для листов толщиной от 0 до 20 мм.
• Продленный срок службы: коллиматорная и фокусная линзы оснащены водяными радиаторами для снижения температуры режущей головки и продления срока службы.

Передача и точность
Волоконно-лазерные станки G.WEIKE оснащаются серводвигателями Panasonic (Япония), импортными шлифованными шариковинтовыми парами TBI с двойным приводом по оси Y, шлифованным шариковинтовым винтом TBI по оси X и направляющими Hiwin. Повторная позиционируемость до ±0,02 мм, максимальное ускорение резки 0,5G, ожидаемый срок службы более 10 лет.

Отраслевые применения
LF1390 разработан для высокоточной резки и широко применяется в отраслях с высокими требованиями к точности: машиностроение, микроэлектроника, обработка стекла и электроника. Предназначен для резки тонких металлических листов: нержавеющей стали, оцинкованных листов, электрохимически обработанных пластин и т.д.

Технические параметры
Модель станка | LF1390
Мощность лазера | 500W, 800W, 1000W, 2000W, 3000W (опция)
Рабочая зона | 1300 × 900 mm
Погрешность повторного позиционирования | ±0,02 mm
Максимальная скорость | 40 m/min
Максимальное ускорение | 0,5G
Тип передачи | Прецизионный шлифованный шариковинтовой привод
Электропитание | 220V, 50/60Hz, 60A

Характеристики / Технические характеристики

• Модель станка: LF1390
• Мощность лазера: 500W, 800W, 1000W, 2000W, 3000W (опция)
• Рабочая зона: 1300 × 900 mm
• Погрешность повторного позиционирования: ±0,02 mm
• Максимальная скорость: 40 m/min
• Максимальное ускорение: 0,5G
• Тип передачи: Прецизионный шлифованный шариковинтовой привод
• Электропитание: 220V / 50Hz / 60Hz / 60A
