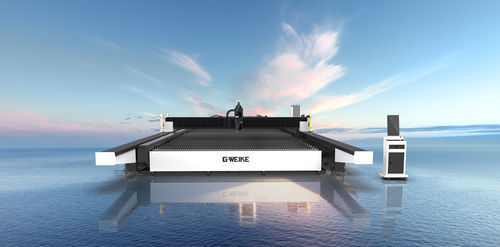

Лазерный станок для резки SAG series

для сталидля металладля металлической обшивки

Обзор
Двухрельсовый лазерный станок для резки ультрашироких канавок серии SAG использует линейную многорельсовую конструкцию для обеспечения стабильного и высокоскоростного перемещения. Доступны широкие и длинные конфигурации с шириной до 6 м и длиной до 60 м, возможна кастомизация под крупногабаритные детали.

Производительность
Конфигурация с двумя рельсами по оси Y обеспечивает повышенную динамику: максимальное ускорение 1,4G и максимальная скорость синхронного перемещения 140 м/мин. Раздельная конструкция платформы и станины снижает ударные нагрузки на раму, продлевая ресурс узлов и сохраняя точность и эффективность резки в длительной эксплуатации.

Возможности фасонной резки
Фасонная резка в диапазоне 0°–45° реализована с помощью механизма AB с двойным маятником, что позволяет выполнять многокутовую резку канавок — профили X, Y и V в указанном диапазоне углов.

Удаление дыма и пыли
Система "Following Wind + массивная аспирация" использует три мощных осевых вентилятора, которые перемещаются вдоль балки взад-вперёд для создавания потока воздуха, в сочетании с синхронизированным по зонам отсосом на фиксированном столе для повышения эффективности удаления дыма и пыли.

Безопасность и мониторинг
Многоуровневая защита включает защитные решётки на обоих концах балки и HD-интеллектуальную систему мониторинга в реальном времени для полной видимости и контроля процесса резки.

Конструкция и опции
Опции: платформа, выдвижной ящик, ограждение. Опциональная система визуальной обработки отходов обеспечивает точное выделение контуров сложных остатков с пакетным сканированием в один клик и автоматическим вложением для повышения производительности и использования материалов.

Типичные области применения

• Сельскохозяйственная техника
• Стальные конструкции
• Индустрия башенных конструкций
• Судостроение
• Горное машиностроение
• Обработка листового металла
• Механическое оборудование
• Строительная техника

Технические параметры

• Модели станков: 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Варианты мощности лазера: 12 000W / 40 000W / 60 000W / 80 000W / 135 000W
• Рабочая зона (настраиваемая): длина 6 м–60 м; варианты ширины 4 м, 5 м, 5,2 м, 5,5 м, 6 м
• Максимальное ускорение: 1,4G
• Максимальная скорость синхронного перемещения: 140 м/мин
• Диапазон фасонной резки: 0°–45° (механизм AB с двойным маятником)
• Удаление дыма: Following Wind + массивная аспирация с рециркулирующими осевыми вентиляторами и синхронной столовой аспирацией
• Точность позиционирования по осям X/Y: 0.1/10 м & 0.05/5 м
• Повторяемая точность позиционирования X/Y: ±0.05 мм
• Опции: платформа, выдвижной ящик, ограждение, система визуальной обработки отходов
