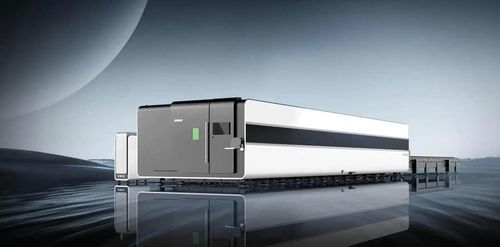

Станок для резки волоконный лазер LF4020GH

для сталидля плотной толидля металлической обшивки

Обзор продукта
Волоконный лазерный резак большого формата LF4020GH серии GH. Решение с мощностью от 8 кВт до 60 кВт для обработки длинных и толстых листов до 12 м за один проход, предназначено для промышленной резки тяжёлых листов и крупных компонентов.

Усиленная способность обработки толстых листов
Возможность резки целых листов длиной до 12 м за один проход. Улучшенные динамические характеристики обеспечивают более высокую скорость резки и повышенную пропускную способность при обработке толстых материалов.

Основание, сваренное в паз и заклепками
Основание выполнено из сверхтяжёлых стальных листов со сваркой в паз и заклёпками, отпуском для снятия напряжений, внутренними ребрами жёсткости и поперечными трубчатыми опорами, что обеспечивает высокую жёсткость и долговременную стабильность.

Матрицеобразная конструкция вытяжки
Двустрочная многорядная независимая высокоплотная зональная вытяжка эффективно фильтрует вредные газы, дым и пыль, улучшая экологические характеристики производственного процесса.

Шинная система и шинный мотор
Шинная система EtherCAT с шинными моторами обеспечивает регулирование в реальном времени, эффективную координацию и простоту развёртывания.

Ключевые функции

• DA-коррекция давления воздуха — обеспечивает точное достижение установленного значения давления вспомогательного газа.
• Интеллектуальное втягивание головки — автоматически регулирует давление втягивания для плавного перемещения.
• Удаление шлака после пробивки — быстрое удаление шлака после пробивки для повышения качества и производительности.
• Бесследное микро-стыкование — минимальные точки соединения для бесшовной пакетной резки.
• Визуальная антиколлизия — на основе визуального распознавания останавливает резку при появлении людей в зоне обработки и выдаёт предупреждение для обеспечения безопасности оборудования.
• Автоматическая замена сопел — автоматическая замена сопел для поддержки непрерывной автоматизированной обработки.

Демонстрация образцов и области применения
Предоставляются изображения образцов и иллюстрации отраслевых применений для демонстрации примеров обработки и типичных сценариев использования в судостроении, стальных конструкциях, сельскохозяйственной технике и тяжёлом оборудовании.

Технические параметры
Модели: LF4020GH | LF6025GH | LF12025GH
Рабочая область: 4050 мм × 2030 мм | 6050 мм × 2530 мм | 12500 мм × 2550 мм
Мощность лазера (опционально): 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Габариты: 11320 × 3690 × 2860 мм | 15554 × 4345 × 2705 мм | 27980 × 4345 × 2705 мм
Точность позиционирования по осям X/Y: ±0.03 мм
Повторяемая точность позиционирования X/Y: ±0.02 мм
Максимальная скорость: 150–220 м/мин
Максимальное ускорение: 1.5G–2.5G

Характеристики / технические спецификации

• Модель: LF4020GH
• Серия: GH Series
• Рабочая область: 4050 мм × 2030 мм
• Опциональный диапазон мощности лазера: 8 кВт — 60 кВт (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Габариты машины: 11320 × 3690 × 2860 мм
• Точность позиционирования X/Y: ±0.03 мм; повторяемость: ±0.02 мм
• Максимальная скорость: 150–220 м/мин; максимальное ускорение: 1.5G–2.5G
• Конструкция основания: сварной в паз и заклёпками сверхтяжёлый стальной фундамент с отпуском и внутренними ребрами усиления
• Вытяжка: двустрочная многорядная независимая высокоплотная зональная вытяжка
• Управление: шина EtherCAT с шинными моторами для регулировки в реальном времени
• Автоматизированные функции: DA-коррекция давления воздуха, интеллектуальное втягивание головки, удаление шлака, бесследное микро-стыкование, визуальная антиколлизия, автоматическая замена сопел
