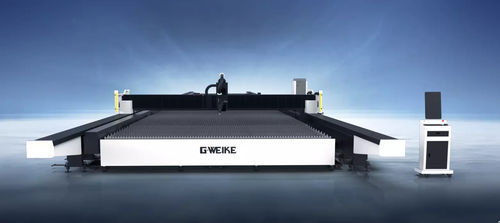

Станок для резки волоконный лазер SA series

для сталидля металладля металлической обшивки

Обзор
SA Series — двухпортальный волоконный лазерный станок для резки в сверхшироком и сверхдлинном формате, предназначенный для обработки листов больших размеров. Линейная многодорожечная конструкция обеспечивает плавное, стабильное движение на высокой скорости. Рабочая ширина до 6 м и длина до 60 м. Опциональные конфигурации с двойным пучком/двойной головой позволяют выполнять параллельную резку без взаимных помех.

Ключевые особенности

• Сверхширокая и сверхдлинная платформа (до 6×60 м) для обработки листов большого формата.
• Двойная направляющая по оси Y для улучшенной динамической стабильности; ускорение до 1,4 G и скорость перемещения до 140 м/мин.
• Многоуровневая защита: передние и задние защитные световые завесы и HD-интеллектуальный мониторинг для визуального контроля на всем протяжении процесса.
• Система удаления дыма «Follow-blow + матричная экстракция»: осевые вентиляторы, смонтированные на портале, создают направленный воздушный поток; стационарный стол с зонной аспирацией эффективно удаляет дым.
• Фасонная резка 0–45° с AB двойной качающейся головой, поддерживающей типы фасок X, Y и V для многоугловой обработки фасок.
• Разделенная конструкция станины и платформы отделяет опорную платформу от основания, уменьшая напряжения и сохраняя долговременную точность при работе на высокой мощности.
• Визионная детекция обрезков для точного выделения контура неравномерных остатков, пакетного сканирования и интеллектуального nest-расположения в один клик, что повышает производительность и выход материала.

Ключевые показатели производительности
Двойная направляющая по оси Y для динамической стабильности; макс. ускорение 1,4 G; максимальная скорость перемещения до 140 м/мин. Визионный nesting значительно повышает пропускную способность и использование материала.

Визионная детекция обрезков
Точное извлечение контура неравномерных остатков, пакетное сканирование и интеллектуальное nest-расположение в один клик. На практике отмечены увеличения производительности до 200% и улучшение выхода материала до 175% в реальных случаях.

Показ образцов
Примеры резки и обработанные детали демонстрируют достижимое качество кромки, консистентность фасок и геометрическую точность.

Типичные области применения

• Сельскохозяйственная техника
• Изготовление стальных конструкций
• Опоры линий электропередачи
• Судостроение
• Горнодобывающая техника
• Обработка листового металла
• Тяжелое машиностроение
• Строительная техника

Технические параметры
GKS14040SA (SA Series) — Рабочая зона (мм): 14000×4000; Мощность лазера (W): 135000 / 80000 / 60000 / 40000 / 30000; Точность позиционирования: 0.1/10m & 0.05/5m; Повторяемая точность X/Y: 0.05 мм; Макс. скорость перемещения X/Y: 100–140 м/мин; Ускорение: 1G–1.4G.
GKS40040SA (SA Series) — Рабочая зона (мм): 40000×4000; Мощность лазера (W): 135000 / 80000 / 60000 / 40000 / 30000; Точность позиционирования: 0.1/10m & 0.05/5m; Повторяемая точность X/Y: 0.05 мм; Макс. скорость перемещения X/Y: 100–140 м/мин; Ускорение: 1G–1.4G.
GKS60060SA (SA Series) — Рабочая зона (мм): 60000×6000; Мощность лазера (W): 135000 / 80000 / 60000 / 40000 / 30000; Точность позиционирования: 0.1/10m & 0.05/5m; Повторяемая точность X/Y: 0.05 мм; Макс. скорость перемещения X/Y: 100–140 м/мин; Ускорение: 1G–1.4G.

Характеристики

• Серия: SA Series
• Тип машины: Двухпортальный волоконный лазерный станок для резки сверхширокого и сверхдлинного формата
• Максимальная рабочая ширина: до 6 м
• Максимальная рабочая длина: до 60 м
• Доступные варианты мощности лазера: 135000W, 80000W, 60000W, 40000W, 30000W
• Точность позиционирования: 0.1/10m & 0.05/5m
• Повторяемая точность X/Y: 0.05 мм
• Макс. скорость X/Y: 100–140 м/мин
• Ускорение: 1G–1.4G (макс. 1.4 G)
• Фасонная резка: 0–45° с AB двойной качающейся головой (поддерживает X, Y, V)
• Удаление дыма: Follow-blow + матричная экстракция с портал-установленными осевыми вентиляторами и зонным всасывающим столом
• Безопасность: передние и задние защитные световые завесы и HD-интеллектуальный мониторинг
• Конструкция: разделенная станина и платформа для снижения напряжений и продления срока службы
• Визион: Визионная детекция обрезков с пакетным сканированием и интеллектуальным nest-расположением (улучшение производительности и выхода)
