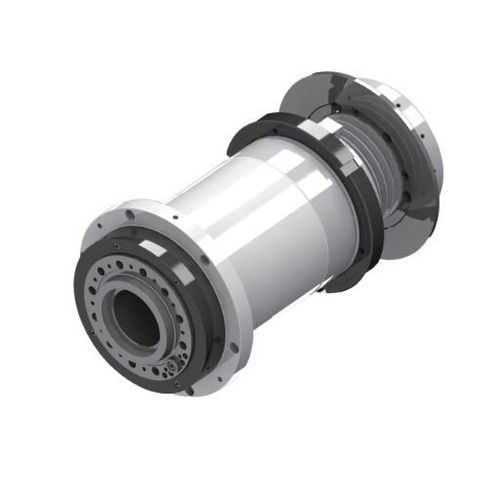

Стержень для токарной обработки DGZC-23035A1

с ременной передачейпластичная смазка

Описание
DGZC-23035A1 — шпиндель для токарного станка большого диаметра с сквозным отверстием φ86 мм, носком A2-5, клиноременной передачей и максимальной скоростью 3500 об/мин. Предназначен для ЧПУ-станков, обрабатывающих большие прутки, патроны и проходы заготовок.

Краткие параметры
Диаметр: Φ230 mm
Диаметр сквозного отверстия: φ86 mm
Максимальная скорость: 3500 об/мин
Нос шпинделя: A2-5
Привод: шкив клинового ремня
Метод установки: Горизонтальная установка
Вес: 150 kg

Технические данные (резюме)
Модель: DGZC-2305A1-FC
Максимальная скорость (об/мин): 3500
Класс балансировки: G0.4
Режим смазки: Смазка (Grease)
Форма носа: A2-5
Коническая степень: 1:20
Коническое биение (мм): ≤0.003
Биение передней поверхности (мм): ≤0.003
Биение на 300 мм: ≤0.01
Конфигурация подшипников шпинделя: NN3024+NN3022+2x100B
Диаметр сквозного отверстия (мм): φ86
Шкив привода: Клиновой ремень
Шкив/энкодер охлаждения: Магнитное кольцо SYNTEC 2256
Вес (кг): 150
Метод установки: Горизонтальный монтаж
Размеры: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Характеристики / технические спецификации

• Модель: DGZC-2305A1-FC
• Наименование изделия: DGZC-23035A1
• Диаметр корпуса: Φ230 mm
• Сквозное отверстие: φ86 mm
• Максимальная скорость: 3500 об/мин
• Нос шпинделя: A2-5
• Привод: клиноременная передача
• Смазка: Смазка
• Класс балансировки: G0.4
• Коническая степень: 1:20
• Коническое биение: ≤0.003 mm
• Биение передней поверхности: ≤0.003 mm
• Биение на 300 мм: ≤0.01 mm
• Конфигурация подшипников: NN3024+NN3022+2x100B
• Энкодер/охлаждение: Магнитное кольцо SYNTEC 2256
• Вес: 150 kg
• Установка: Горизонтальная
• Основные размеры: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
