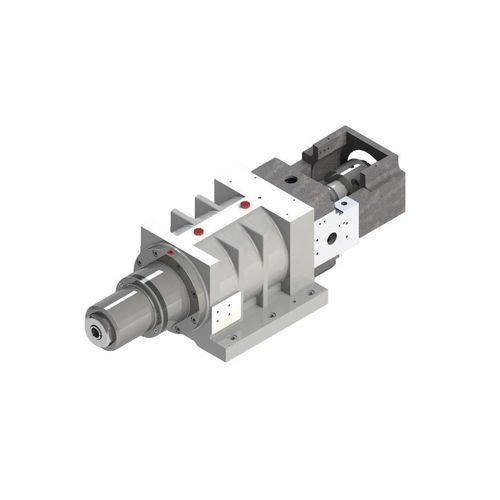

Стержень для токарной обработки DGZC-10010/2.2B-WVS

с асинхронным двигателемпластичная смазка

Краткое описание
DGZC-10010 — шпиндель швейцарского типа, ориентированный на высокий крутящий момент. Оснащён синхронным двигателем с постоянными магнитами, обеспечивает 2,2 кВт постоянной мощности, номинальный крутящий момент (S1) 7,1 Нм и пиковый — до 17,9 Нм. Сквозное отверстие φ27 мм поддерживает подачу заготовок из прутка и установку в горизонтальной конфигурации станка.

Основные показатели

• Максимальная скорость: 10 000 об/мин
• Номинальная мощность (S1): 2,2 кВт
• Номинальный крутящий момент (S1): 7,1 Нм
• Максимальный крутящий момент: 17,9 Нм
• Диаметр сквозного отверстия: φ27 мм

Технические данные

• Модель: DGZC-10010/2.2B-WVS
• Тип двигателя: трёхфазный синхронный двигатель переменного тока с постоянными магнитами
• Макс. скорость (об/мин): 10000
• Макс. ток (A): 18,9
• Макс. крутящий момент (Нм): 17,9
• Номинальное напряжение (V): 380
• Номинальная мощность (S1:100%) (кВт): 2,2
• Номинальный крутящий момент (S1:100%) (Нм): 7,1
• Баланс: G0.4
• Режим смазки: смазка
• Форма носа: модель 20
• Биение на 50 мм (стандартный стержень): ≤ 0,003 мм
• Конфигурация подшипников шпинделя: 7011x3 + 7010x2
• Диаметр сквозного отверстия (мм): φ27
• Кодировщик: Chord-кодировщик / SYNtec-кодировщик
• Вес (кг): 121
• Способ установки: горизонтальная установка

Совместимость и применение

• Предназначен для токарной обработки с подачей прутка (bar-fed) в конфигурациях Swiss-type
• Совместим с Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC и др.
• Варианты кодировщиков упрощают интеграцию в системы управления
• Горизонтальная установка для интеграции в стандартные токарные станки и модернизации
