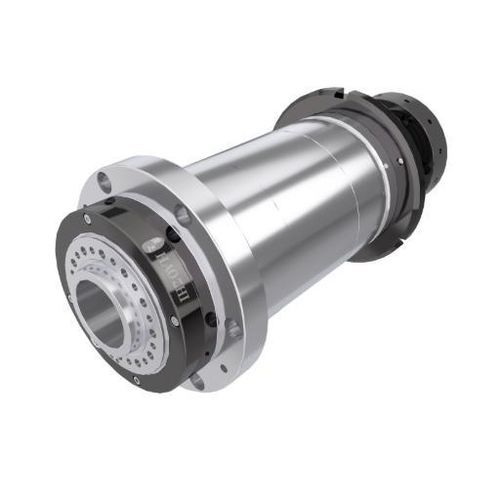

Стержень для токарной обработки DGZC-17006K6-FC

с ременной передачейпластичная смазка

Введение
Версия K6 адаптирует 170 мм платформу шпинделя для горизонтальных ЧПУ-токарных станков с клиновым ременным приводом. Она сохраняет сквозное отверстие φ56 мм и ограничение скорости 6000 об/мин серии, при этом немного снижая массу блока по сравнению с синхронно-ременной конфигурацией K7.

Ключевые данные
Диаметр: Φ170 mm
Сквозное отверстие: φ56 mm
Максимальная скорость: 6000 об/мин

Технические данные (сводка)
Модель: DGZC-17006K6-FC
Макс. скорость (об/мин): 6000
Класс балансировки: G0.4
Смазка: смазка (гресс)
Форма торца: A2-5
Конусность отверстия: 1:19.18
Коническое биение (мм): ≤0.003
Биение торцевой поверхности (мм): ≤0.003
Биение на 300 мм стандартного стержня: ≤0.01
Подшипники / модель: 4x7016
Диаметр сквозного отверстия (мм): φ56
Приводной шкив: клиновой ремень (V-Belt)
Шкив кодирования: XL
Вес (кг): 81.7
Установка: горизонтальная

Размеры (номинальные)
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

Характеристики / технические спецификации

• Модель: DGZC-17006K6-FC
• Внешний диаметр корпуса: Φ170 mm
• Сквозное отверстие: φ56 mm
• Максимальная скорость: 6000 об/мин
• Класс балансировки: G0.4
• Смазка: смазка
• Форма торца: A2-5
• Коэффициент коничности: 1:19.18
• Коническое биение: ≤0.003 mm
• Биение торцевой поверхности: ≤0.003 mm
• Биение на 300 mm: ≤0.01 mm
• Подшипники / модель: 4x7016
• Привод: клиновой ремень (шкив кодирования XL)
• Вес: 81.7 kg
• Установка: горизонтальная
• Размеры: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
