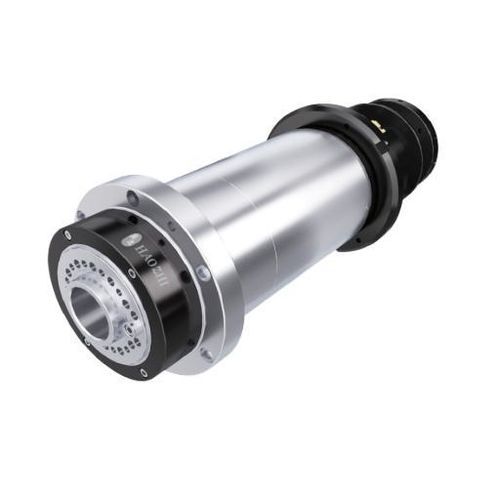

Стержень для токарной обработки DGZC-15008/5-FWVCS

с асинхронным двигателемпластичная смазкавысокая скорость

Краткое описание
DGZC-15008/5 — шпиндель для токарного станка с электроприводом, ориентированный на высокую скорость, предназначен для компактных ЧПУ-станков при обработке мелких деталей. Корпус Φ150 mm и максимальная скорость 8000 об/мин подходят, когда приоритетом являются быстрая разгонная динамика и высокая скорость резания, а не максимальный постоянный момент.

Ключевые параметры

• Диаметр: Φ150 mm
• Максимальная скорость: 8000 об/мин
• Номинальная мощность (S1): 5 kW
• Номинальный крутящий момент (S1): 15,9 N·m
• Максимальный крутящий момент: 27,3 N·m
• Диаметр сквозного отверстия: φ36 mm
• Форма носка: A2-4
• Класс балансировки: G0.4

Технические данные
Модель: DGZC-15008/5-FWVCS
Тип мотора: Трёхфазный синхронный двигатель переменного тока с постоянными магнитами
Макс. скорость (об/мин): 8000
Макс. ток (A): 31
Номинальное напряжение (V): 380
Номинальная мощность (S1:100%) (kW): 5
Номинальный крутящий момент (S1:100%) (N·m): 15,9
Макс. крутящий момент (N·m): 27,3
Смазка: смазка (grease)
Коническая посадка: 1:19
Коническое биение: ≤0.003 mm
Биение торца: ≤0.003 mm
Биение на 300 mm: ≤0.008 mm
Конфигурация подшипников шпинделя: 3x7012 + 2x7010
Опции энкодера: Chord-энкодер / SYNtec-энкодер
Масса: 56 kg
Установка: горизонтальная
Совместимые системы ЧПУ: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC и др.

Характеристики / технические спецификации

• Компактный корпус Φ150 mm, предназначенный для мелкоформатных ЧПУ-станков
• Работа на высоких оборотах до 8000 об/мин для быстрого механического снятия материала с мелких деталей
• Трёхфазный синхронный двигатель с постоянными магнитами, номинальная мощность 5 kW
• Номинальный момент S1 15,9 N·m, пиковый момент 27,3 N·m
• Сквозное отверстие φ36 mm для подачи прутка или прохождения инструмента
• Подшипниковая компоновка 3x7012 + 2x7010 для динамической стабильности
• Жёсткие допуски биения: коническое/торцевое ≤0.003 mm; на 300 mm ≤0.008 mm
• Смазка — grease и класс балансировки G0.4 подходят для высоких оборотов
• Стандартный носок A2-4 и коническая посадка 1:19
• Опции энкодера и широкая совместимость с ЧПУ для упрощённой интеграции
