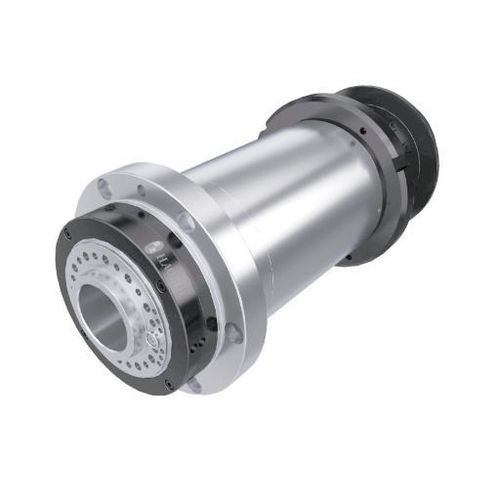

Стержень для токарной обработки DGZYC-17005/11C-FWCS

с асинхронным двигателемпластичная смазка

Обзор продукта
DGZYC-17005 — моторизованная шпиндельная головка для токарных станков с корпусом Φ170 мм, номинальной мощностью 11 кВт и номинальным моментом 52.3 Nm. Имеет нос A2-5 и сквозное отверстие Ø56 мм; предназначена для среднетяжёлых токарных работ с требованием высокого момента при компактных габаритах.

Краткие характеристики
Диаметр: Φ170 mm
Макс. скорость: 5000 rpm
Номинальный момент (S1): 52.3 Nm
Номинальная мощность (S1): 11 kW

Технические данные
Модель: DGZYC-17005/11C-FWCS
Тип двигателя: трёхфазный синхронный двигатель постоянного магнитного поля (AC)
Макс. скорость (rpm): 5000
Макс. ток (A): 47.3
Макс. момент (Nm): 109.8
Номинальное напряжение (V): 380
Номинальная мощность (S1/100%) (kW): 11
Номинальный момент (S1/100%) (Nm): 52.3
Класс балансировки: G0.4
Смазка: смазка консистентная (grease)
Форма носа: A2-5
Угол конуса отверстия: 1:20
Конусный биение (mm): ≤0.003
Биение торца (mm): ≤0.003
Биение на 300 mm (mm): ≤0.008
Расположение подшипников: 3x7016 + 2x7014
Диаметр сквозного отверстия (mm): Φ56
Варианты энкодера: Chord encoder / SYNTEC Encoder
Вес (kg): 96
Метод установки: Горизонтальная установка
Совместимые CNC-системы: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC и др.

Габариты
Чертёж размеров и детали монтажного интерфейса доступны в разделе размеров на странице изделия.

Особенности / Технические спецификации

• Модель: DGZYC-17005/11C-FWCS
• Диаметр корпуса: Φ170 mm
• Номинальная мощность (S1): 11 kW
• Номинальный момент (S1): 52.3 Nm
• Максимальный момент: 109.8 Nm
• Максимальная скорость: 5000 rpm
• Сквозное отверстие: Φ56 mm
• Форма носа: A2-5
• Тип двигателя: трёхфазный синхронный двигатель с постоянными магнитами (AC)
• Номинальное напряжение: 380 V
• Макс. ток: 47.3 A
• Класс балансировки: G0.4
• Смазка: grease
• Допуски биения: конус ≤0.003 mm; торец ≤0.003 mm; на 300 mm ≤0.008 mm
• Расположение подшипников: 3x7016 + 2x7014
• Варианты энкодера: Chord encoder / SYNTEC Encoder
• Вес: 96 kg
• Установка: Горизонтальная
• Совместимость CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
