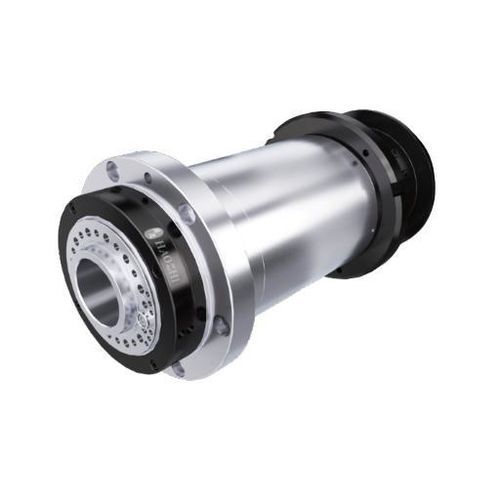

Стержень для токарной обработки DGZYC-20045/19-FWVCS

с асинхронным двигателемпластичная смазка

Обзор продукта
DGZYC-20045 19 кВт — шпиндель для токарного станка с высоким крутящим моментом, разработанный для тяжелых резов и быстрой разгонной способности. Корпус Φ200 мм, максимальная скорость 4500 об/мин. Номинальный момент (S1) 181 Н·м, пиковый момент до 398 Н·м. Диаметр сквозного отверстия φ66 мм; вес 131 кг; горизонтальная установка. Совместим с основными ЧПУ-системами: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC и др.

Краткая таблица
Диаметр: Φ200 mm
Макс. скорость: 4500 об/мин
Момент (S1): 181 Н·м
Мощность (S1): 19 кВт

Технические данные (таблица)
Модель: DGZYC-20045/19-FWVCS
Тип двигателя: Трехфазный синхронный двигатель постоянного магнита (AC)
Макс. скорость (об/мин): 4500
Макс. ток (A): 92
Макс. момент (Н·м): 398
Номинальное напряжение (V): 380
Номинальная мощность (S1/100%) (кВт): 19
Номинальный момент (S1/100%) (Н·м): 181
Класс балансировки: G0.4
Режим смазки: Смазка (grease)
Форма носка: A2-6
Коничность отверстия: 1:20
Конический биение (mm): ≤ 0.003
Биение передней торцевой поверхности (mm): ≤ 0.003
Биение на 300 mm стандартного стержня: ≤ 0.008
Конфигурация шпинделя: NN3020+N1017+2x100B
Диаметр сквозного отверстия (mm): φ66
Энкодер: 1Vp-p Chord / SYNTEC энкодер
Вес (kg): 131
Метод установки: Горизонтальная установка
Адаптивные ЧПУ-системы: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC и др.

Характеристики / технические спецификации

• Модель: DGZYC-20045/19-FWVCS
• Тип двигателя: Трехфазный синхронный двигатель с постоянными магнитами
• Номинальная мощность (S1): 19 кВт
• Номинальный момент (S1): 181 Н·м; Пиковый момент: 398 Н·м
• Макс. скорость: 4500 об/мин
• Диаметр корпуса: Φ200 мм; Сквозное отверстие: φ66 мм
• Форма носка: A2-6; Коничность отверстия: 1:20
• Точность биения: коническое ≤ 0.003 мм; фронтальное ≤ 0.003 мм; на 300 мм ≤ 0.008 мм
• Класс балансировки: G0.4; Смазка: Grease
• Макс. ток: 92 A; Номинальное напряжение: 380 V
• Вес: 131 kg; Установка: горизонтальная
• Совместимость ЧПУ: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC и др.
