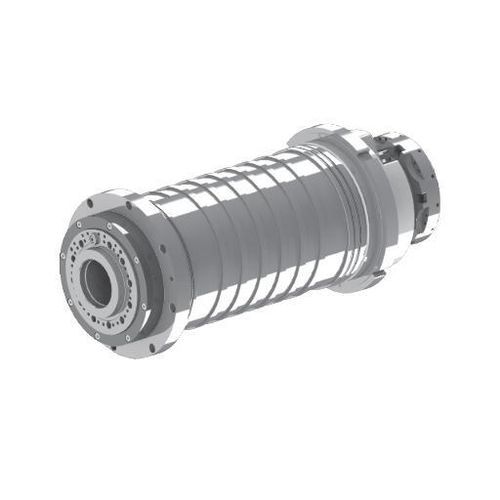

Стержень для токарной обработки DGZYC-28003/30-FWVCS

с асинхронным двигателемпластичная смазка

Обзор
DGZYC-28003 — крупнейшая и максимально мощная шпиндельная модель серии. Корпус Φ280 мм, нос A2-8 и сквозное отверстие φ86 мм в сочетании с 30 кВт непрерывной мощности и пиковым крутящим моментом 715 Нм обеспечивают работу с крупными зажимами и тяжёлыми операциями токарной обработки. Предназначен для горизонтальной установки и совместимости с распространёнными системами ЧПУ.

Ключевые параметры
Диаметр: Φ280 мм
Макс. скорость: 3000 об/мин
Мощность (S1): 30 кВт
Номинальный крутящий момент (S1): 286 Нм
Пиковый крутящий момент: 715 Нм
Диаметр сквозного отверстия: φ86 мм
Вес: 265 кг

Технические данные
Модель: DGZYC-28003/30-FWVCS
Тип двигателя: Трёхфазный асинхронный/синхронный с постоянными магнитами (PMSM)
Макс. скорость (об/мин): 3000
Макс. ток (A): 150
Макс. крутящий момент (Нм): 715
Номинальное напряжение (V): 380
Номинальная мощность (S1/100%) (кВт): 30
Номинальный крутящий момент (S1/100%) (Нм): 286
Класс балансировки: G0.4
Режим смазки: смазка (grease)
Форма носа: A2-8
Коническое биение (мм): ≤0.003
Биение торцевой поверхности (мм): ≤0.003
Биение на 300 мм: ≤0.01
Модель шпинделя (подшипники): NN3026+N1022+130B
Кодировщик: Chord-кодировщик / SYNTEC-кодировщик
Метод установки: горизонтальная установка
Адаптивные системы ЧПУ: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC и др.

Особенности

• Корпус Φ280 мм для деталей большого диаметра
• Нос A2-8 для крупных зажимных систем
• Сквозное отверстие φ86 мм для увеличенного просвета при обработке заготовок
• 30 кВт непрерывной мощности и 715 Нм пикового крутящего момента для тяжёлых резов
• ПМСМ (постоянный магнит) обеспечивает высокую плотность момента
• Смазка в виде пасты/смазки и класс балансировки G0.4 для стабильной работы
• Низкие значения биения: коническое ≤0.003 мм, торцевое ≤0.003 мм, на 300 мм ≤0.01 мм
• Варианты кодировщиков и совместимость с основными системами ЧПУ

Применение
Предназначен для тяжёлой токарной обработки на ЧПУ, требующей высокого крутящего момента и больших зажимных систем: крупные валы, корпуса, фланцы и другие массивные детали при интенсивной обработке.

Технические характеристики

• Модель: DGZYC-28003/30-FWVCS
• Диаметр корпуса: Φ280 мм
• Макс. скорость: 3000 об/мин
• Тип двигателя: трёхфазный PMSM
• Макс. ток: 150 A
• Макс. крутящий момент: 715 Нм (пиковый)
• Номинальная мощность (S1): 30 кВт
• Номинальный крутящий момент (S1): 286 Нм
• Номинальное напряжение: 380 V
• Сквозное отверстие: φ86 мм
• Нос: A2-8
• Модель шпинделя (подшипники): NN3026+N1022+130B
• Кодировщик: Chord / SYNTEC
• Класс балансировки: G0.4
• Смазка: grease
• Коническое биение: ≤0.003 мм
• Биение торца: ≤0.003 мм
• Биение на 300 мм: ≤0.01 мм
• Вес: 265 кг
• Установка: горизонтальная
• Совместимые ЧПУ: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC и др.
