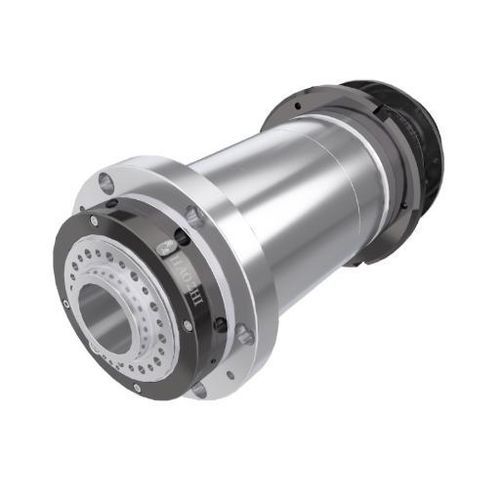

Стержень для токарной обработки DGZC-17006K7-FC

с ременной передачейпластичная смазкагоризонтальный

Обзор
Синхронная ременная (тайминговая) передача — ключевая особенность DGZC-17006K7. Шпиндель имеет корпус Φ170 мм, носик A2-5, сквозное отверстие Φ56 мм и максимальную скорость 6000 об/мин, предназначен для интеграции в токарные станки с ЧПУ среднего размера.

Ключевые параметры
Диаметр: Φ170 mm
Максимальная скорость: 6000 об/мин
Диаметр сквозного отверстия: Φ56 mm

Технические данные
Модель: DGZC-17006K7-FC
Максимальная скорость (об/мин): 6000
Класс балансировки: G0.4
Смазка: grease (смазка)
Форма носа: A2-5
Коническое соотношение: 1:19.18
Коническое биение (мм): ≤0.003
Биение торцевой поверхности (мм): ≤0.003
Биение на 300 мм (мм): ≤0.01
Подшипники шпинделя: 4×7016
Диаметр сквозного отверстия (мм): Φ56
Приводной шкив: синхронный ремень (timing)
Шкив кодирования: XL
Вес (кг): 84.2
Установка: горизонтальная
Габариты (мм): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Применение
Интеграция в средние токарные станки с ЧПУ, требующие синхронной ременной передачи и сквозного отверстия Φ56; подходит для подачи прутка и пропуска внутренних инструментов.

Характеристики / технические спецификации

• Модель: DGZC-17006K7-FC
• Диаметр корпуса: Φ170 мм
• Максимальная скорость: 6000 об/мин
• Сквозное отверстие: Φ56 мм
• Носик: A2-5
• Тип привода: синхронный ремень (timing) с кодирующим шкивом XL
• Подшипники: 4×7016
• Класс балансировки: G0.4
• Смазка: grease
• Точность биения: коническое и торцевое ≤0.003 мм; ≤0.01 мм на 300 мм
• Коническое соотношение: 1:19.18
• Вес: 84.2 кг
• Способ установки: горизонтальный
• Ключевые размеры: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
