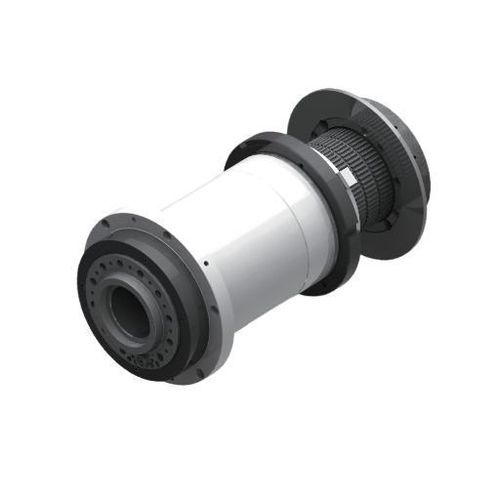

Стержень для токарной обработки DGZC-23035A2

с ременной передачейпластичная смазка

Введение
DGZC-23035A2 — вариант шпинделя с синхронной ременной передачей в группе 230 мм. Его сквозное отверстие φ48 мм и длина корпуса 602 мм предназначены для токарных станков, где предпочтительна зубчатая ременная передача по сравнению с клиноременной схемой большего диаметра модели A1. Блок рассчитан на горизонтальную установку и может быть интегрирован в систему управления станком с помощью магнитного кольца-энкодера SYNTEC 2256.

Ключевые параметры
Диаметр: Φ230 mm
Максимальная скорость: 3500 об/мин
Диаметр сквозного отверстия: Φ48 mm
Установка: Горизонтальная
Вес: 150 kg

Технические данные
Модель: DGZC-23035A2-FC
Максимальная скорость (об/мин): 3500
Класс балансировки: G0.4
Режим смазки: Смазка (Grease)
Форма носа: A2-5
Коническое отверстие (коэффициент): 1:20
Коническое биение (мм): ≤0.003
Биение торцевой поверхности (мм): ≤0.003
Биение на 300 мм (мм): ≤0.01
Модель подшипника/шпинделя: NN3024K/W33D2-21008
Приводной шкив: Шкив для синхронного ремня
Шкив охлаждения / Энкодер: Магнитное кольцо SYNTEC 2256
Общая длина L: 602 mm
L1: 280–285 mm
L2: 16 mm

Характеристики / технические спецификации

• Модель: DGZC-23035A2-FC
• Тип: токарный шпиндель с синхронным ремнем, диаметр 230 mm
• Сквозное отверстие: Φ48 mm
• Максимальная скорость: 3500 об/мин
• Класс балансировки: G0.4
• Смазка: смазка
• Нос: A2-5
• Коническое отверстие: 1:20
• Коническое биение ≤ 0.003 mm
• Биение торцевой поверхности ≤ 0.003 mm
• Биение на 300 мм ≤ 0.01 mm
• Модель подшипника: NN3024K/W33D2-21008
• Привод: шкив для синхронного ремня
• Энкодер / охлаждение: магнитное кольцо SYNTEC 2256
• Вес: 150 kg
• Установка: Горизонтальная
• Габариты: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
