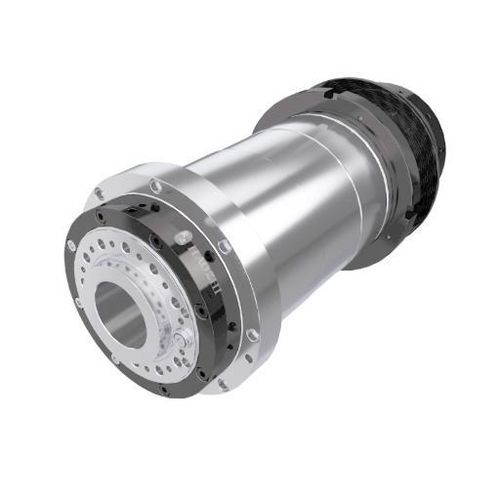

Стержень для токарной обработки DGZC-20045C-FWC

с ременной передачейпластичная смазка

Краткое описание
Для станков с традиционным клиноременным приводом модель DGZC-20045C представляет собой шпиндель класса Φ200 с сквозным отверстием φ66 и носком A2-6 в длине шпинделя 541.8 мм. Максимальная частота вращения — до 4 500 об/мин при соблюдении допусков биения для серии 200 мм.

Основные данные
Диаметр: Φ200 mm
Максимальная скорость: 4 500 об/мин
Сквозное отверстие: φ66 mm
Форма носа: A2-6
Общая длина L: 541.8 mm

Технические данные

• Модель: DGZC-20045C-FWC
• Максимальная скорость (об/мин): 4500
• Класс балансировки: G0.4
• Смазка: смазка (grease)
• Конусное отверстие: 1:20
• Коническое биение: ≤0.003 mm
• Биение торца: ≤0.003 mm
• Биение на 300 mm (стандартный стержень): ≤0.01 mm
• Конфигурация подшипников шпинделя: NN3018 + NN3020 + 2×100B
• Диаметр сквозного отверстия: φ66 mm
• Приводной шкив: клиновой ремень
• Опция энкодера: 8M / SYNTEC
• Вес: 116 kg
• Метод установки: горизонтальная установка
• Ключевые размеры: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

Размеры
Полную компоновку размеров см. на приложенном чертеже шпинделя. Ключевые габариты приведены в технических данных.

Применение и преимущества

• Предназначен для механических токарных станков с клиноременным приводом
• Сквозное отверстие φ66 обеспечивает пропуск прутка или внутреннюю прокладку
• Носок A2-6 совместим со стандартными патронами и инструментальными интерфейсами
• Допуски биения подходят для серийной токарной обработки в классе 200 мм
