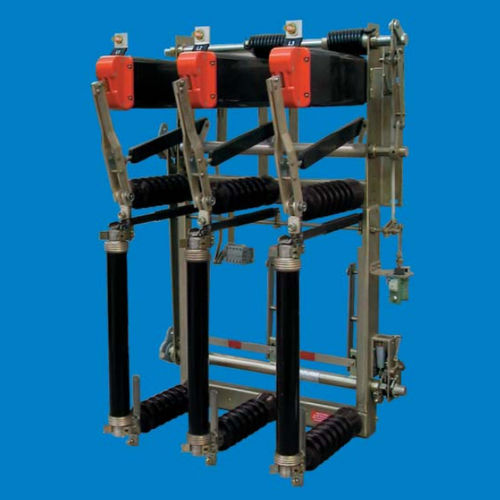

Разъединитель-выключатель среднего напряжения H 29 EA

с защитой от короткого замыканиядля интерьера

Один из надежных, не требующих обслуживания механизмов накопления энергии типа H 29 EA установлен на опорной раме, на которой смонтированы три полюса выключателя. Сотни тысяч таких устройств уже успешно используются в разъединителе H 22. Механизм накопления энергии EA работает с двумя торсионными пружинами для быстрого включения и быстрого отключения с расцеплением без отключения. Обе торсионные пружины натянуты, когда выключатель закрыт. В то время как пружина выключателя ON расслабляется после натяжения и высвобождает энергию для включения ON, пружина выключателя OFF остается натянутой и может быть высвобождена отключающим устройством, предохранителем HV HBC со штыревым срабатыванием или вручную для включения OFF. При неручном расцеплении рабочий вал остается в положении ON и для повторного включения должен быть переведен в нейтральное положение вручную. Приведение в действие устройств для настенного монтажа может осуществляться через систему тяг, управляемую рычагом, или с помощью любого из ручных или моторизованных приводов, приведенных в брошюре 774, в зависимости от требований и ситуации.
