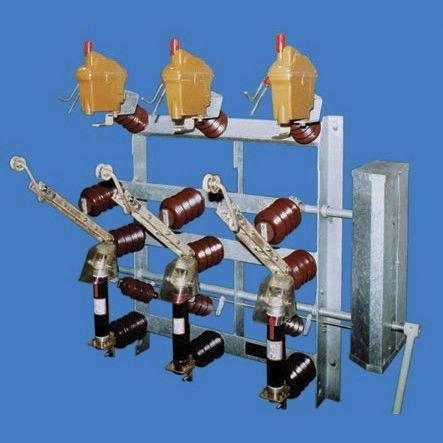

Разъединитель-выключатель предохранитель FLa 15/6410

среднего напряжениявысокого напряжения3 полюса

Выключатели-разъединители для наружной установки FLa 15/6400 и FLa 15/6410 (с установленными внизу держателями предохранителей) были разработаны для вертикального монтажа. Выключатели соответствуют нормам DINEN 62271-103 VDE 0671-103. Принципиальная конструкция и монтажные размеры соответствуют разъединителям наружной установки 6400 и 6410, приведенным в каталоге 751. Дугогасительное устройство, шунтируемое в положении ON и имеющее быстродействующий, быстроразмыкаемый тип, было взято из проверенного разъединителя FLa 15/60 (каталог 762), который используется в качестве секционирующего устройства линии. Все арочные камеры заполняются на заводе примерно 0,5 л масла Shell Diala D для распределительных устройств. Основное применение разъединителей FLa15/6400 и FLa 15/6410 - в качестве фидерных выключателей для столбовых трансформаторных подстанций. Опорные рамы сварены из профильной стали, а рабочие валы, установленные в бронзовых подшипниках, оцинкованы горячим способом. Все изоляторы, используемые в конструкции, изготовлены из циклоалифатической литой смолы. Все контакты с плоскими зажимами в соответствии с DIN 46206 и двойными контактными ножами изготовлены из электролитической меди, посеребрены и образуют токоведущие петли. Контакты держателей предохранителей предназначены для предохранителей HVHBC (высоковольтных предохранителей с высокой отключающей способностью) (каталог 791) в соответствии с DIN 43625. Достаточное сечение и подходящее контактное давление означают, что выключатели продолжают легко и правильно работать после многих лет эксплуатации. Для управления разъединителями и заземлителями предлагаются механизмы наружного управления, описанные в нашем каталоге 776.
