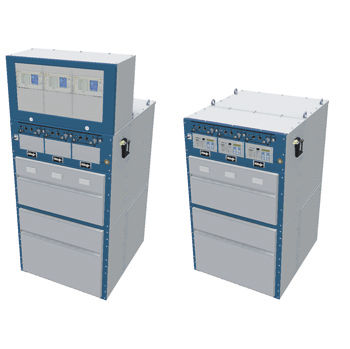

Распредустройство с защитой от дугового разряда ECOS-C

с защитой от короткого замыканияоднополюсноесреднего напряжения

Обзор
Шкаф среднего напряжения ECOS-C без SF6 рассчитан до 24 кВ и при ширине отсека 240 мм представляет собой компактную заводскую систему выключателей для промышленных применений. Оснащён вакуумными разрядниками и жидкой изоляцией Midel 7131, что обеспечивает надёжное отключение коротких замыканий и возможность полной переработки в конце срока службы.

Ключевые характеристики

• Без SF6, фторкетонов и фторнитрилов — GWP = 0,0
• Заводские компактные системы, от 2 до 7 секций, ширина секции 240 мм
• Шины и отсеки рассчитаны на 630 A номинального непрерывного тока
• Первичные части инкапсулированы, токозащитные, степень защиты IP67
• Высокая безопасность от дуги благодаря однополюсной металлической инкапсуляции первичных частей
• Жидкая изоляция Midel 7131 классифицирована как негорючая Федеральным управлением по охране окружающей среды
• Выключатель с вакуумными разрядниками, способен отключать до 20 kA за 3 с
• ARC-совместимый накопительный привод, до 10 000 переключений (M2)
• Подходит для работы на местах с высотой над уровнем моря более 1000 м
• Доступна отдельная воздушно-изолированная, отказоустойчивая измерительная панель

Технические характеристики

• Номинальное напряжение: до 24 кВ
• Ширина секции: 240 мм
• Номинальный ток шин: 630 A
• Характеристика короткого замыкания (разрывной ток): 20 kA (3 с)
• Защита первичных частей: инкапсулировано, токозащитное, IP67
• Изоляционный материал: Midel 7131 (неопасен)
• Технология коммутации: вакуумные разрядники
• Привод: накопительный, ARC-совместимый, класс M2 (до 10 000 переключений)

Применение и преимущества

• Компактная конструкция для помещений с ограниченным пространством и модульных конфигураций
• Экологичная альтернатива SF6-системам с полной возможностью переработки в конце срока службы
• Заводская сборка сокращает время монтажа и ввода в эксплуатацию на объекте
• Высокая безопасность для персонала и защита от дуги для промышленных и распределительных подстанций
• Варианты измерений и испытаний через отдельную воздушно-изолированную измерительную панель
