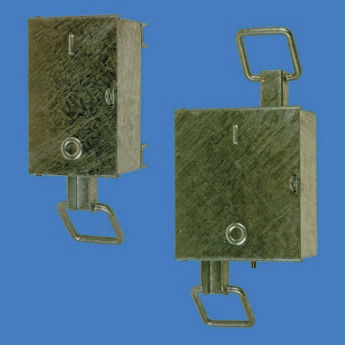

Линейный привод UM 90

электрическийвинтовойAC

Моторные приводы для наружного применения выполнены в алюминиевом корпусе (рис. 1), класс защиты IP 54 или в корпусе из нержавеющей стали (рис. 2 - 4), класс защиты IP 65. Крышка корпуса прикручивается винтами A2. Оба корпуса имеют модульную конструкцию и содержат такие устройства управления, как управляющие контакторы, защитные выключатели двигателя, управляющие и сигнальные контакты, а также проводку, подключенную к клеммным колодкам. Благодаря модульной конструкции моторных приводов могут быть реализованы такие специфические требования заказчика, как механическая или электрическая блокировка, приводы с ключевой системой блокировки или "управление на месте/дистанционное управление". Для подключения к линиям управления и записи имеются два резьбовых соединения M20, M25 или M31,5. Наружный привод обеспечивает надежную вентиляцию корпуса от паразитов, а также термостатический обогрев. Ручное аварийное управление осуществляется с помощью конической передачи. Перемещение конической шестерни для изменения направления вращения больше не требуется, так как направление вращения можно легко изменить на приводном стержне, который ведет к выключателю. Таким образом, электрическое подключение остается прежним. Разумеется, цепь двигателя неизбежно отключается непосредственно перед креплением кривошипа к квадратной стойке. Устройство, в которое может быть вмонтирован навесной замок, предотвращает несанкционированное срабатывание ручного аварийного привода и открытие крышки. Крепление моторного привода осуществляется с помощью четырех болтов с резьбой на задней стороне корпуса.
