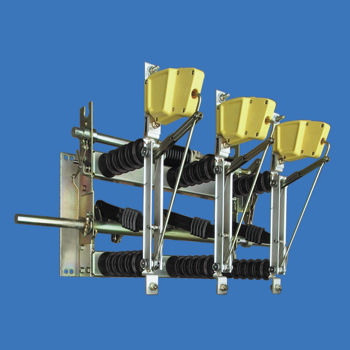

Разъединитель-выключатель предохранитель H 22 SEA

среднего напряжения3 полюсаAC

Заземлители типа H 22 SEA поставляются с заземлителями, встроенными в раму выключателя. Положительная механическая блокировка между выключателем нагрузки и заземлителем возможна. Заземлители обычно имеют способность к короткому замыканию и поэтому защищены от повреждений. Расцепители или шунтирующие расцепители (110 В, 230 В переменного тока или24 В, 60 В, 110 В, 220 В постоянного тока) могут быть установлены только на выключателях с механизмом отключения (не H 22 EK), сигнальные контакты могут быть установлены на всех выключателях, включая заземлители.Все выключатели H 22 SEA поставляются с механической задержкой расцепления (замедлением) согласно EN 62271-105. Эта функция обеспечивает экономичное решение для непрерывной защиты трансформаторов местных сетей через предохранитель HV HBC на стороне высокого напряжения, которая обычно реализуется автоматическим выключателем.В качестве дополнительных мер защиты с выключателем нагрузки может быть установлен протектор Бухгольца или тепловое реле. Приведение в действие выключателя нагрузки H 22 может осуществляться с помощью системы тяг, управляемых рычагом или механизмом с приводом от двигателя в соответствии со списком 774.
