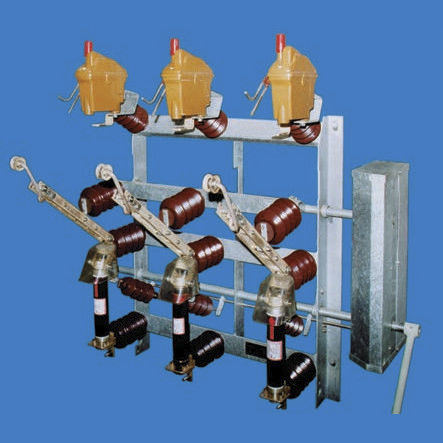

Разъединитель-выключатель предохранитель FLa 15/6410 SA

среднего напряженияуличный3 полюса

Выключатели-разъединители FLa 15/6400 и FLa 15/6410 (с установленными внизу держателями предохранителей) были разработаны для вертикального монтажа. Выключатели соответствуют требованиям DINEN 62271-103 VDE 0671-103. Принципиальная конструкция и монтажные размеры соответствуют разъединителям 6400 и 6410, представленным в каталоге 751.Дугогасительное устройство, которое шунтируется в положенииON и является быстродействующим, быстроразмыкаемым, было заимствовано у проверенного разъединителя FLa 15/60 (каталог 762), который используется в качестве секционирующего устройства линии. Все арочные камеры заполняются на заводе примерно 0,5 л масла Shell Diala Dswitchgear. Основное применение разъединителей FLa15/6400 и FLa 15/6410 - в качестве фидерных выключателей для трансформаторных подстанций, установленных на столбах. Станины сварены из сортовой стали, а рабочие валы, установленные в бронзовых подшипниках, оцинкованы горячим способом. Все изоляторы, используемые в конструкции, изготовлены из циклоалифатической литой смолы. Все контакты с плоскими заделками в соответствии с DIN 46206 и двойными контактными ножами изготовлены из электролитической меди, посеребрены и образуют беспетлевые токопроводы. Контакты держателей предохранителей предназначены для использования предохранителей HVHBC (высоковольтные предохранители с высокой отключающей способностью) (каталог 791) в соответствии с DIN 43625.Достаточное поперечное сечение и подходящее давление на контакты означает, что выключатели продолжают легко и правильно функционировать после многих лет эксплуатации. Для управления разъединителями и заземлителями имеются механизмы наружного управления, описанные в каталоге 776.
