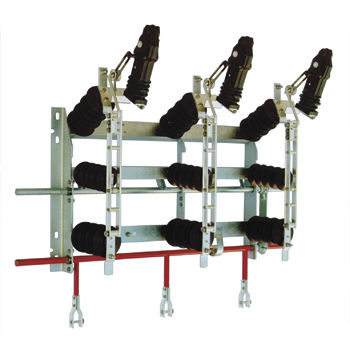

Разъединитель-выключатель среднего напряжения FLa 15/97

однополюсный3 полюсавакуумный

В отличие от прежних разъединителей для наружной установки, в которых дуга гасилась в масле, в новом разработанном разъединителе FLa 15/97 дуга гасится в вакуумном прерывателе. Благодаря запатентованной системе изоляции для внешней изоляции вакуумных разъединителей не требуется жидкая или газообразная среда. Вакуумное гасящее устройство встроено в изоляционный корпус, защищенный от атмосферных воздействий. Поэтому данное распределительное устройство также рекомендуется для специального применения (например, в водоохранных зонах). Выключатель-разъединитель наружной установки способен включать свой номинальный ток, а также номинальный ток короткого замыкания через систему главных контактов. Процесс отключения осуществляется через шунтирующие вакуумные прерыватели, что исключает возникновение внешней дуги. Полностью разработанный эксцентриковый механизм приведения в действие вакуумных выключателей обеспечивает класс M2 по механической прочности (соответствует 5000 механических рабочих циклов). Конструкции FLa 15/97 по своим основным размерам соответствуют выключателям FLa 15/60, FLa 6400 иFLa 6410 (см. брошюры 762, 763), т.е. крепежные размеры остались неизменными.
