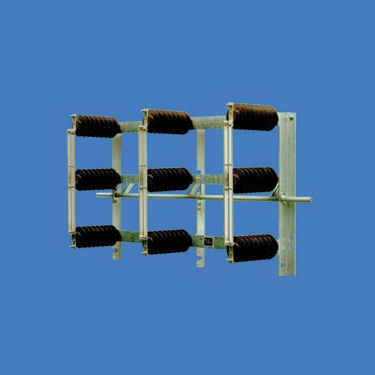

Разъединитель-выключатель среднего напряжения FTr 12 series

3 полюсавертикальныйгоризонтальный

1- и 3-полюсные разъединители для наружной установки FTr применяются в диапазоне номинального напряжения от 12 кВ до 38,5 кВ и номинального тока от 400 A до 4000 A. В зависимости от типа испытан номинальный кратковременный ток до 50 кА в течение 3 с. Трехполюсные заземляющие устройства FES используются для диапазона номинального напряжения от 12 кВ до 38,5 кВ. Номинальный кратковременный ток до 63 кА в зависимости от типа. Все выключатели прошли типовые испытания в соответствии с EN 62271-102 и подходят как для вертикального монтажа (угол поворота 900), так и для горизонтального (угол поворота 1100). К каждому выключателю прилагается инструкция по транспортировке, монтажу и вводу в эксплуатацию. Это руководство должно строго соблюдаться. Разъединители и заземляющие устройства способны выдерживать номинальный кратковременный и номинальный выдерживаемый ток в соответствии с данными типовой таблички. Опорные рамы выключателей оцинкованы горячим способом. Главная контактная система изготовлена из электролитической меди, поверхность покрыта серебром в соответствии с QTL 0200. Антикоррозийные нажимные пружины поддерживают требуемую силу контакта в течение всего механического срока службы.
