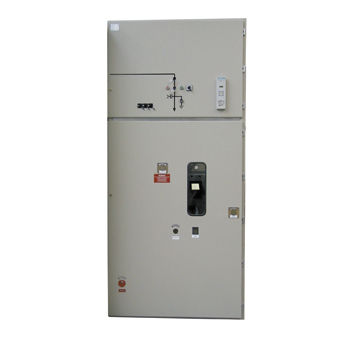

Распредустройство среднего напряжения W 38.5

с защитой от короткого замыканияс воздушной изоляциейнапольное

Распределительные щиты с воздушной изоляцией типа W 38.5 состоят из панелей, прошедших типовые испытания, которые отделены друг от друга и оснащены одной единственной шинной сборкой. Конструкция распределительных щитов с воздушной изоляцией соответствует требованиям стандарта EN 60298. Встроенные приборы и аппаратура соответствуют требованиям соответствующих стандартов. Панели прошли испытания на устойчивость к случайной дуге согласно VDE 0670, часть 6 и приложение A (испытания PEHLA), экв. EN 60298 при 16 кА / 1 сек. Заземлители отличаются высокой способностью к короткому замыканию и оснащены блокировкой. Сварная конструкция рамы и несущие части распределительного устройства покрыты двумя слоями лака. Панель распределительного щита выполнена в виде единого высоковольтного пространства, которое может быть дополнительно оснащено небольшой клеммной коробкой. Лицевая сторона панели оснащена двухстворчатыми дверями из листовой стали с центральным замком и смотровым окошком из многослойного клееного безопасного стекла. Передняя часть имеет соответствующую мнемосхему. Пространство сборной шины покрыто фиксированными и завинчивающимися крышками. Двери и крышки шин серийно поставляются с краской серого цвета RAL 7032 (серого цвета). С задней стороны все панели покрыты оцинкованными листами толщиной 2 мм. С левой стороны каждая панель оснащена изоляционной пластиной PE 5 мм, жестко закрепленной стекловолокном и оснащенной втулками. Полное разделение панелей на участке шинной сборки может быть поставлено по запросу. С верхней стороны панели покрыты навинченными стальными листами. Кабельный отсек остается открытым.
