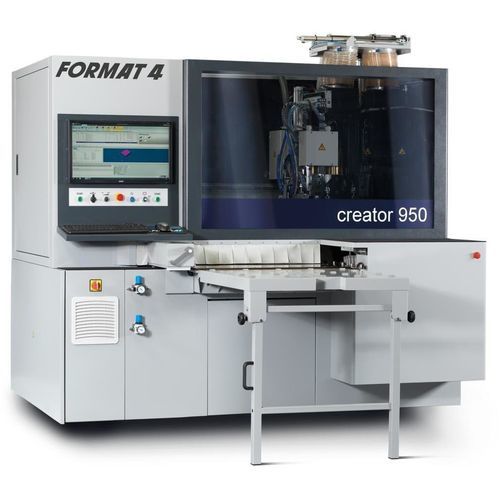

Вертикальный обрабатывающий центр creator 950

для деревас двумя стержнямидля фрезерования

Обзор
creator 950 — компактный CNC обрабатывающий центр, разработанный для эффективной обработки панелей и интерьерных решений при занимаемой площади 53 sqft. Доступен в нескольких комплектациях; обеспечивает 4-стороннее форматирование, встроенное сверление и гибкие опции агрегатов для производства мебели, дверей и интерьерных компонентов.

Преимущества

• Компактная площадь: полная функция обработки на 53 sqft
• 4-стороннее форматирование в стандартной комплектации
• Мгновенная производительность: минимальная наладка и быстрые циклы
• Без вакуумных подушек; простое позиционирование через консоль
• Диапазон применения: от интерьеров до дверей и мебельных частей
• Обработка сверху облегчает загрузку тяжёлых панелей
• Интуитивное управление и удобное ПО (Woodflash)
• Оптимальная аспирация для чистой обработки
• Конкурентное соотношение цена/производительность в различных конфигурациях

Ключевые особенности и выгоды

• 4-стороннее форматирование и вырезы в панелях возможны с фрезерной головкой
• Автоматическая вставка дюбелей по оси X для быстрой сборки
• Универсальное использование с агрегатами; фрезерная шпиндель с интерфейсом сжатого воздуха
• Горизонтальная подача детали и обработка сверху — даже тяжёлые детали обрабатываются одним оператором
• Возможности финансирования и опции оптимизации производства
• Предназначен для промышленной непрерывной эксплуатации с постоянной производительностью
• Удобство для оператора и отмеченный наградами дизайн; австрийское качество и точность

Детали / Функциональные особенности

• Главный шпиндель и сверлильная головка непрерывно приводятся в движение: 12 kW главный шпиндель для высокопроизводительной обработки. DH17 сверлильная головка в стандартной комплектации; DH25 — опция.
• 4-стороннее форматирование: Фрезерная головка обеспечивает форматирование и вырезы на панелях с внешним углом 90°.
• Управление Woodflash (ПО Format4): Быстрая, интуитивная программировка с графическим 3D-отображением; подходит для серии от 1 изделия.
• 4-позиционный инструментальный магазин: Обеспечивает быстрый обмен инструментов и агрегатов.
• Гибкие опции агрегатов: Стандартные блоки и интерфейс сжатого воздуха повышают гибкость применения и срок службы шпинделя, улучшая удаление стружки.
• Вторая линия упоров для длинных заготовок: Упрощает обработку удлинённых деталей.
• Горизонтальная подача заготовки — обработка сверху: Позволяет одному оператору работать с тяжёлыми панелями; совместимо с внешними опорами (например, столы с регулируемой высотой).
• Типы столов: Стандартный стол из фенольной смолы; опционно — стол с воздушной подушкой для деликатных поверхностей.
• Выгрузка назад: Заготовки могут выгружаться назад для интеграции в производственный поток.
• Продолжения стола: Опционная роликовая приставка; может быть оснащена воздушной подушкой для крупноформатных заготовок (> 1400 мм).
• Система движения захватов: Двойная система захватов по оси X с индивидуально приводимыми захватами, направляемыми изогнутой зубчатой рейкой. 'Varius Drive' обеспечивает динамическое зажание длинных заготовок.
• Вертикальные ролики: Переключаемые вертикальные прижимные ролики для точного сверления и фрезерования по толщине детали.
• Подача: Подача регулируется переменно.
• Автоматическая система измерения длины: Измеряет длину инструмента непосредственно в станке с точностью 0,01 мм, исключая ошибки оператора.
• Системы дюбелей: Автоматическая вставка дюбелей по оси X в обоих направлениях; мобильная дюбельная станция для быстрой переналадки.
• Дополнительные уплотнения: Возможность установки дополнительных уплотнений на направляющие для обработки абразивных материалов.
• Позиционно управляемое подключение аспирации: Автоматически перераспределяет полную мощность аспирации между сверлильной головкой и главным шпинделем по требованию.
• Обработка корпусов с Lamello Clamex-P: Специальный фрезерный инструмент позволяет серийное использование разъёмных соединителей для мебели, полок, кухонь и пр.

Технические характеристики

• Требуемая площадь: 53 sqft
• Мощность главного шпинделя: 12 kW
• Сверлильная головка (стандарт): DH17; DH25 опционно
• 4-стороннее форматирование: фрезерная единица (для панелей с правоугольным внешним краем)
• Инструментальный магазин: 4-позиционный магазин
• Точность измерения длины инструмента: 0,01 мм (автомат)
• Стол: фенольный стол стандарт; опционно стол с воздушной подушкой
• Опционные роликовые продолжения стола для заготовок > 1400 мм (доступен воздушный пакет)
• Скорость подачи: переменная регулировка
• Вставка дюбелей: автоматическая подача дюбелей (ось X) и опционная мобильная дюбельная станция
• Фрезерная шпиндель: интерфейс сжатого воздуха для агрегатов
• Аспирация: позиционно управляемое подключение аспирации для главного шпинделя/сверлильной головки
• Транспорт заготовок: горизонтальный транспорт с обработкой сверху; совместимо с внешними опорами
