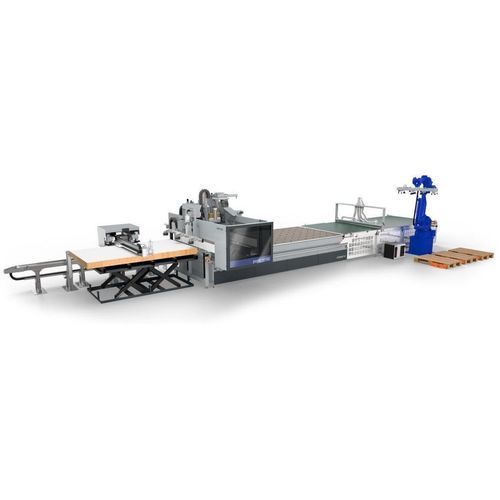

Обрабатывающий центр ЧПУ 5 осей H150

вертикальныйдля фрезерованиядля сверления

Обзор
FORMAT4 profit H150 — 5-осевой nesting CNC фрезерный центр, разработанный для современных столярных и мебельных производств. Выполняет раскрой, сверление и фрезерование панелей в одной установке с использованием nesting-технологии для максимального использования материала и сокращения времени цикла. Машина доступна в четырёх размерах и может быть интегрирована в полу- или полностью автоматизированные линии с различными решениями подачи и выгрузки.

Ключевые преимущества

• Полная обработка мебельных панелей в одном цикле (раскрой, сверление, фрезерование)
• Экономия материала и времени благодаря оптимизации nesting
• Масштабируемость до полной автоматизации с решениями загрузки/разгрузки
• Интегрированное вакуумное управление SMART ZONING для разных форматов панелей
• Большой проход по Z (200 мм) для обработки высоких заготовок
• Автоматическая предварительная маркировка на загрузочном столе для снижения ошибок

Характеристики и детали

• Высокотехнологичный 5-осевой шпиндель Format4, разработанный для профессиональной деревообработки
• Мощность шпинделя: 12 кВт стандарт, 15 кВт опция; регулировка частоты вращения частотным преобразователем до 24 000 об/мин
• Жидкостное охлаждение и керамические подшипники для точности и стабильной работы
• Стандартная система смены инструментов; опциональный подвижный роторный сменщик и место для крупного диска — до 36 инструментов
• Конфигурируемая сверлильная головка: вертикальные шпиндели или шпиндели плюс прорезной пильный диск для вертикальной и горизонтальной обработки; двигатель через преобразователь до 7 500 об/мин
• Smart Zoning для быстрой переналадки между размерами панелей и эффективной многодиапазонной обработки
• Рабочий стол из фенольной смолы, совместимый с вакуумными подушками для гибкой фиксации
• Автоматическое управление подключением аспирации для распределения мощности между сверлильной головкой и основным шпинделем по требованию
• Верхняя и нижняя аспирация для сохранения чистоты поверхности панелей и удаления стружки
• Подъёмный стол для синхронизированного выравнивания и автоматической загрузки на рабочую высоту
• Система автоматической маркировки на загрузочном столе для надёжности процесса
• Индикатор состояния с изменением цвета для быстрого отображения состояния машины
• Крышка, удобная для обслуживания, с лёгким доступом для замены инструментов и ТО
• Опциональное покрытие для линейного сменщика инструментов для защиты адаптеров HSK от пыли и стружки
• Программное обеспечение F4®Integrate (F4Operate, F4Create, F4Toolbox) и пакет F4®Solutions для оптимизации nesting, CAM/CAD и управления производственным процессом

Основные моменты (кратко)

• Индивидуальные решения по финансированию
• Стабильная высокая производительность в промышленной непрерывной работе
• Производственные решения, оптимизированные под клиента
• Надёжная конструкция с компонентами премиум-класса
• Множество вариантов комплектаций и высокотехнологичных опций
• Точная инжиниринговая проработка
• Удобство для оператора и простота обслуживания
• Качество и точность из Австрии
• Решения по автоматизации и интеграции ПО от одного поставщика

Технические характеристики

• Тип машины: 5-осевой nesting CNC фрезерный центр
• Модель: profit H150
• Доступные размеры: четыре размера (см. страницу продукта)
• Главный шпиндель: Format4 5-осевой шпиндель; 12 кВт стандарт, 15 кВт опция
• Частота шпинделя: до 24 000 об/мин (регулируется преобразователем)
• Охлаждение и подшипники шпинделя: жидкостное охлаждение; керамические подшипники
• Проход по Z (клиренс): 200 мм
• Позиции инструментов: до 36 (стандартный сменщик + опционный роторный сменщик + pick-up)
• Сверлильная головка: конфигурируемая; мотор через преобразователь до 7 500 об/мин
• Управление вакуумом: SMART ZONING
• Поддерживаемые форматы панелей (примеры): 3090 × 2100 мм; 3090 × 1530 мм; 2500 × 1250 мм
• Рабочий стол: фенольный стол, совместимый с vacuum pods
• Аспирация: верхняя и подстольная аспирация; позиционно управляемое подключение аспирации
• Автоматизация: совместимость с различными решениями загрузки/выгрузки и полной автоматизацией; подъёмный стол для панелей
• Маркировка: автоматическое предварительное маркирование на загрузочной столе
• Программное обеспечение: F4®Integrate (F4Operate, F4Create, F4Toolbox); F4®Solutions
• Обслуживание: крышка с отверстием для обслуживания для быстрого доступа
