Оборудование для резки и обработки ЧПУ H08

из дерева

Обзор продукта

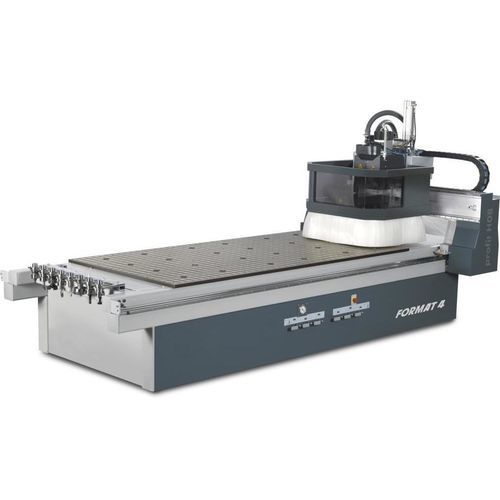

profit H08 от Format4 — это фрезерный центр с ЧПУ для профессиональных задач nesting в условиях ограниченного пространства. Машина разработана для высокой точности и повышенной производительности при обработке различных материалов, включая древесину, пластики, алюминиевые композитные панели и гипсокартон.

Основные характеристики

• Быстро и просто: стандартная обработка панелей в минимальном пространстве
• Высокая эффективность при обработке древесины, пластика, алюминиевых композитных панелей и гипсокартона
• Портальная конструкция с приводом «Gantry»: быстро, точно и с низкими затратами на обслуживание
• Матрикстол с оптимизированной геометрией сетки для идеальных результатов nesting
• Оптимальная эксплуатационная безопасность обеспечивается контролем световым лучом и аварийной остановкой
• Машины и ПО от одного поставщика: интегрированные программные решения Format4
• Format4 Woodflash Control: простое создание программ, многочисленные возможности автоматизации и постоянный контроль программ
• Подключение по штрихкоду для интеграции в сетевые мастерские

Ключевые моменты

• Варианты шпинделя с регулированием частоты, автоматическим зажимом инструмента HSK F63 и пневматической очисткой держателей инструмента
• Управляемые соединения для отвода стружки для эффективной пылеудаления между сверлильной головкой и основным шпинделем
• Портальный (Gantry) привод: портал с двухсторонним приводом, зубчатая рейка и шестерня по X и Y для высоких скоростей перемещения
• Вакуумная система и вакуумный решётчатый стол для максимальной силы прижима и равномерного распределения всасывания
• Индивидуальная автоматизация: автоматический разгрузочный блок с опцией электромоторного толкателя
• Доступны многочисленные пакеты комплектаций и высокотехнологичные решения

Программное обеспечение и управление

• Format4 Woodflash Control: удобное программирование, быстрая генерация программ и множество опций автоматизации
• Вариант compact-control: выполняет ISO-коды и программы Woodflash из внешнего ПО
• Подключение по штрихкоду для интеграции в сетевые мастерские

Вакуум и nesting
Матрикстол с оптимизированной геометрией сетки обеспечивает всестороннюю опору и точное позиционирование заготовок. Ограничители (reference fences) можно устанавливать непосредственно на стол и, при необходимости, контролировать с помощью датчиков предотвращения столкновений.

Безопасность и удобство оператора

• Датчик светового луча контролирует доступ в опасную зону
• Аварийная остановка для прерывания выполняемых программ
• Электрический шкаф FORMAT4 содержит CNC‑управление с LED-индикатором состояния, потенциометром и USB-портом

Для кого
FORMAT4 profit H08 предназначен для профессиональных пользователей, которым нужен компактный nesting-CNC для обработки панелей и широкого спектра материалов с промышленной производительностью, опциями автоматизации и интегрированными программными решениями.

Характеристики / технические спецификации

• Обозначение модели: profit H08
• Рабочие поля (опции): H08 13.25: X = 2500 mm; Y = 1250 mm; Z = 85 mm
• Рабочие поля (опции): H08 16.31: X = 3090 mm; Y = 1530 mm; Z = 85 mm
• Вакуумный решётчатый стол: стандарт 60 x 60 mm с 4 вакуумными подсоединениями на поле; опция 30 x 30 mm
• Производительность вакуумной системы: до 750 m³/h
• Рабочая зона разделена на вакуумные поля: H08 13.25 = 6 полей; H08 16.31 = 8 полей (ручное управление через передний рычаг)
• Шпиндель / фрезерный мотор: с регулированием частоты; мощности двигателей 10, 12 или 15 kW в зависимости от серии; до 24 000 об/мин
• Зажим инструмента: автоматический HSK F63; пневматическая очистка держателя инструмента; контроль зажима датчиками
• Ось C: доступна как интерполирующая 360° ось с интерфейсом сжатого воздуха для агрегатов
• Варианты сверлильной головки: DH 8 (8 вертикальных шпинделей); DH 12 (12 вертикальных шпинделей); DH 16 (12 вертикальных + 4 горизонтальных шпинделя и 2 пильных диска)
• Двигатель сверления: с инверторным приводом, вертикальное сверление до 6 000 об/мин (в зависимости от конфигурации)
• Поменщик инструментов: боковой 8-, 11- или 15-позиционный магазин
• Автоматическое измерение инструмента: длины сохраняются с точностью 0,01 mm в базе инструментов
• Портал / привод: двухсторонне приводной портал для максимальной точности и повторяемости; зубчатая рейка и шестерня в X и Y для высоких скоростей и короткого времени переналадки
• Особенности аспирации: управляемые аспирационные соединения передают полную мощность аспирации между сверлильной головкой и главным шпинделем; опция толкателя позволяет третью позицию аспирации для стола для пыли
• Толкатель / разгрузка: толкатель с регулировкой высоты сокращает время переналадки; доступна автоматическая разгрузочная единица для готовых изделий
• Материал стола: вакуумный стол из фенольной смолы (некорродирующий, термостойкий)
• Обрабатываемые материалы: древесина, пластики, алюминиевые композитные панели, гипсокартон; при специальном оснащении также Alucobond и похожие материалы
• Автоматизация и интеграция: множество опций автоматизации, сетевая совместимость, совместимость с ПО F4Solutions
