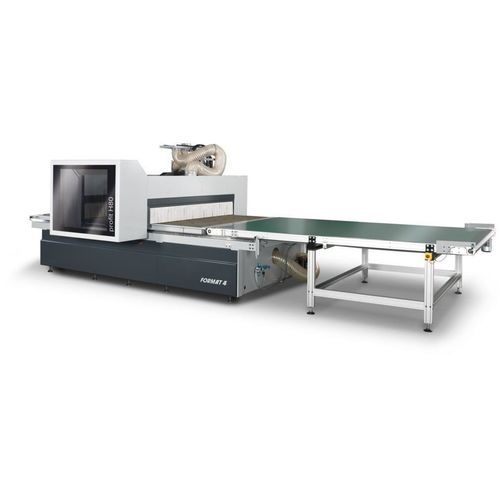

Обрабатывающий центр 3-4 оси H80I

вертикальныйдля деревас неподвижным столом

Overview
CNC-обрабатывающий центр profit H80I от FORMAT4 разработан для обработки плит в производстве мебели и столярных изделий, объединяя распил, сверление и фрезеровку за один проход. Машина поддерживает потоки производства с nesting и может интегрироваться с модулями загрузки/разгрузки и автоматизации — от автономной установки до полностью автоматизированной ячейки.

Key advantages

• Интегрированная обработка плит: резка, сверление и фрезеровка в одном цикле
• Конфигурируемая автоматизация: от автономной машины до полностью автоматической ячейки
• Высокоскоростные фрезерные шпиндели с интерфейсом HSK F63
• Вакуумный матричный стол для полного опирания панели и эффективности nesting
• Гибкие варианты сверлильной головки для корпусного производства и универсального применения
• Интегрированная программная цепочка: F4®Solutions / F4®Integrate для CAD/CAM и nesting
• Модульная аспирация и индикаторы состояния для эргономики цеха

Highlights & features

• Smart Zoning: быстрое перемещение и быстрая смена форматов панелей (примеры: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Вакуумные подушки (vacuum pods) для мелких и сложных деталей
• Матричный стол с опциональной сеткой 30 x 30 мм высокой пропускной способности для улучшенного прижима
• Управляемое по позиции подключение аспирации направляет всасывание между сверлильной головкой и основным шпинделем
• Компактный колокол аспирации оптимизирует объем и эффективность отсоса
• Световой индикатор состояния для быстрого обзора статуса машины

Spindle
Фрезерный шпиндель доступен с мощностью 10, 12 или 15 кВт (в зависимости от серии) и скоростью до 24 000 об/мин. Двигатель с частотным преобразователем установлен на опорном модуле сверлильной головки по оси Z. Двойные линейные направляющие и шлифованные шарико-винтовые пары обеспечивают точное вертикальное руководство. Интерфейс инструмента: автоматическое крепление HSK F63 с контролем датчиками и пневматической очисткой.

The C-axis
Опциональная интерполирующая четвёртая ось C (360°) с интерфейсом сжатого воздуха для агрегатов, предназначенная для сложной обработки и индексируемых операций.

Individual drill head configuration
Конфигурации сверлильной головки: только вертикальные шпиндели или шпиндели в сочетании с пропилочной пилой для вертикальной и горизонтальной обработки. Двигатели головки с частотным управлением до 7 500 об/мин.

Automatic measuring system of the tool length
Автоматическая система измерения длины инструмента сохраняет длину каждого инструмента в базе данных с точностью 0,01 мм, упрощая управление инструментами и сокращая время наладки.

Perfect nesting with the matrix table
Матричный вакуумный стол из фенольной смолы обеспечивает полную поддержку панели и точное позиционирование для nesting. Опционально доступно обновление до 30 x 30 мм high-flow матрицы для улучшенного прижима мелких или сложных форм.

Smart Zoning
Smart Zoning обеспечивает быструю обработку нескольких форматов панелей и сокращает время переналадки, увеличивая производительность и гибкость.

Vacuum pods
Поддержка вакуумных блок-модулей расширяет универсальность для широкого диапазона размеров и форм деталей.

Fence options
Опциональные ограждения могут быть установлены слева или справа для повышения комфорта оператора; для автоматизированных машин доступны непрерывные ограждения для выгрузки на конвейер.

Position-controlled extraction connection
Автоматическое распределение мощности аспирации между сверлильной головкой и основным шпинделем в зависимости от используемого инструмента повышает эффективность удаления пыли.

Extraction bell
Компактный колокол аспирации оптимизирует эффективность всасывания и снижает требуемый объем вытяжки.

Height adjustable tool changer (including cover)
Линейный сменщик инструмента с регулируемой по высоте установкой на базе машины защищает гнезда инструментов от стружки и пыли, обеспечивает быстрые смены и может вмещать до 12 инструментов и 3 блока, с защитным покрытием.

Status indicator
Многоцветная световая система отображает состояние машины визуально, что упрощает контроль операторами и организацию работы цеха.

F4®Solutions & F4®Integrate
Интегрированная программная экосистема обеспечивает полный процесс от проектирования в привычной CAD-среде до фотореалистичных визуализаций продаж, экономичной оптимизации nesting и передачи данных на станки, включая библиотеки инструментов, CAM-программирование и единые операционные интерфейсы для повышения производительности и поддержки Industry 4.0.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
