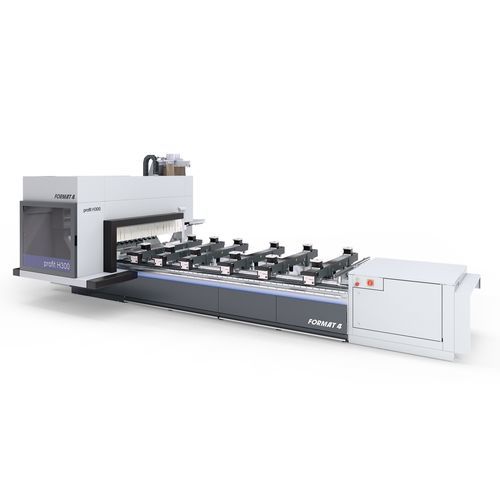

Вертикальный Обрабатывающий центр ЧПУ H300R

для деревас рамой12 инструментов

Обзор
profit H300R — это фрезерный центр с ЧПУ портального типа, разработанный для обработки панелей и массива древесины с увеличенной осью Y. Он удовлетворяет растущий спрос на изделия по индивидуальному заказу (мебель, двери, окна) благодаря гибким возможностям конфигурации, большим рабочим полям и интегрированным аппаратно‑программным решениям от Format4 для производительных рабочих процессов от единого поставщика.

Ключевые преимущества

• Индивидуальные решения по финансированию
• Постоянно высокая производительность при промышленной непрерывной работе
• Оптимизированные под клиента производственные решения
• Прочный портал с комплектующими премиум‑класса
• Множество пакетов спецификаций с современными технологиями
• Инженерная точность
• Эргономичный пользовательский интерфейс
• Признанный промышленный дизайн
• Качество и точность из Австрии (Format4)
• Высокая производительность и надежность процесса
• Полный пакет сервисного обслуживания до, во время и после покупки
• Варианты автоматизации и интеграции в сеть цеха
• Программное обеспечение и станки от одного поставщика (F4Solutions)

Основные функции

• Программное обеспечение F4®Integrate: интегрированная библиотека инструментов (F4Toolbox), программирование (F4Create) и управление станком (F4Operate) на интуитивном одностраничном интерфейсе; совместимо с G‑Code для простого подключения внешних программ.
• lightPos: система позиционирования вакуумных подов на базе LED с более чем 6000 светодиодами для быстрой, визуальной и точной установки подов/консолей; визуализирует размер присоски, позицию, ориентацию и размеры заготовки.
• autoPos: автоматическое позиционирование консолей и вакуумных подов с независимо управляемыми двигателями для перемещения консоли по оси X и автоматического позиционирования подов/зажимов по оси Y; интегрированное устройство очистки/продувки; поддерживает до 6 подов на консоль или 2 рамных зажима; возможна репозиция в качающемся режиме (в зависимости от комплектации).
• Активация/деактивация консоли: совместимость с пневматическими системами зажима рам; индивидуальная деактивация консоли позволяет удалять отходы без снятия вакуума, сохраняя точное положение заготовки для последующих операций.
• Дисплей позиционирования: одновременное отображение заготовки, опор и вакуумных площадок на панели ЧПУ для предотвращения столкновений; точные позиции подов показываются лазером; lightPos доступен как опция.
• Надежная фиксация заготовки: разнообразие геометрий вакуум‑подов и гибкое использование присосок и зажимных устройств на консолях.
• Обработка рам: поддержка вакуум‑подов и рамных зажимов для компонентов рам; рамные зажимы используют сжатый воздух для повышенной силы зажима; подключения сжатого воздуха расположены у основания консоли.
• Два размера рабочего поля: profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm проходная высота) и profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm проходная высота).
• Ряды упоров: задний и центральный ряды упоров в стандартной комплектации; передний ряд упоров — опция для серии H300; массивные цилиндрические упоры для гибкой привязки мелких и крупных заготовок.
• Открытие для обслуживания: крышка легко открывается для быстрого доступа при смене сверл или проведении обслуживания.
• Интуитивное 24" сенсорное управление: ясно структурированный, самодокументируемый интерфейс с графическими элементами для быстрой и точной работы.
• Световая индикация статуса: инновационная многоцветная система освещения для быстрого визуального определения состояния станка.
• Направляющие для подачи/опоры загрузки: помогают при загрузке/выгрузке больших или тяжёлых заготовок, позволяя работать одному оператору.
• Фрезерование по шаблону: отдельный разъём для шаблонов для фиксации сложных компонентов, непригодных для вакуум‑подов.

Технические характеристики

• Семейство моделей: profit H300R (Format4)
• Варианты рабочего поля: profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (проходная высота от консоли); profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (проходная высота от консоли)
• Позиции инструментов: до 36 позици инструментов (в зависимости от площадки)
• Поменщик инструментов: линейный 12‑позиционный поменщик (в зависимости от площадки)
• Конструкция станка: портальная (мостовая) конструкция с сварным шасси из профильной трубы
• Вакуум/зажим: гибкие геометрии и количество вакуум‑подов; поддержка рамных зажимов (сжатый воздух)
• Опции автоматизации: autoPos (автоматическое позиционирование консоли/подов), lightPos (LED‑позиционирование), расширенные программные функции позиционирования подов
• Управление / ПО: F4®Integrate (F4Toolbox, F4Create, F4Operate) интегрированное CNC‑ПО, совместимое с G‑Code
• Пользовательский интерфейс: 24" сенсорное управление
• Обслуживание: крышка с облегчённым доступом для быстрой смены инструмента и техобслуживания
