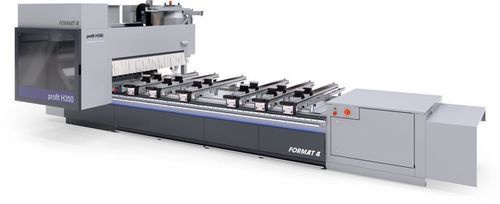

Обрабатывающий центр ЧПУ 5 осей H350R

универсальныйдля пластмассдля сверления

Обзор
5‑осевое обрабатывающее центр CNC profit H350R от Format4 (Felder Group) разработано для универсальных мастерских и высокой производительности. Комбинация мощного главного шпинделя, гибких опций сверления и инструмента, встроенной пильной насадки для фрезеровки пазов и продвинутых систем позиционирования и обработки сокращает время переналадки и потери материала при обеспечении высокой точности. Линейка c‑tech предлагает опции для обработки пластмасс и композитов.

Краткое описание продукта
Полностью переработанная конструкция обеспечивает динамику и передовые технологии. Поставляемый как единый комплект, включающий программное обеспечение, инструмент и автоматизацию, станок оснащён мощным главным шпинделем, до 18 независимых сверлильных шпинделей и встроенным агрегатом для пильных пазов, что позволяет выполнять широкий спектр операций при коротких производственных циклах.

Ключевые преимущества

• Индивидуальные решения по финансированию
• Постоянно высокая производительность при непрерывной промышленной эксплуатации
• Производственные решения, оптимизированные под заказчика
• Прочная конструкция с премиальными компонентами
• Множество пакетов спецификаций с высокотехнологичными опциями
• Инженерная точность во всём
• Высокий комфорт для оператора
• Награждённый дизайн
• Качество и точность из Австрии
• Непрерывная производительность без компромиссов
• Полный пакет сервисного обслуживания до, в процессе и после покупки
• Решения по автоматизации
• Сетевые возможности цеха
• Программное обеспечение и станки от одного поставщика

Интегрированное ПО и управление
F4®Integrate — интегрированный пакет CNC‑программного обеспечения, включающий библиотеку инструментов (F4Toolbox), CAM с интегрированным CAD (F4Create) и управление машиной (F4Operate) в едином интуитивном интерфейсе. Система управления оснащена продвинутым 24" сенсорным экраном для максимального удобства и производительности.

Системы позиционирования и обработки
Станок оснащён продвинутыми системами позиционирования консолей и вакуумных подушек: autoPos (автоматическое моторное позиционирование консолей и вакуумных подушек) и lightPos (визуальное позиционирование подушек с помощью LED). autoPos обеспечивает моторное позиционирование по X для каждой консоли и позиционирование по Y для вакуумных чашек или рамных зажимов; автоматически может позиционировать до 6 вакуумных подушек на консоль (или 2 рамных зажима). lightPos использует подсветку LED для отображения размера, положения, ориентации присосок и положений консоли с миллиметровой точностью.

Другие важные особенности

• Механическая блокировка осей A и C для увеличения ресурса шпинделя и улучшения качества поверхности
• Ротационный сменщик инструментов, установленный на аутриггере, с 18 позициями (перемещается с аутриггером по оси X) для сокращения времени смены инструмента
• Различные конфигурации сверлильной головки: только вертикальные шпиндели или шпиндели плюс пильная насадка для вертикальной и горизонтальной обработки (двигатель с частотным преобразователем до 7 500 rpm)
• Опции главного шпинделя: 12 kW стандартно, опционально 15 kW; жидкостное охлаждение и высококачественные керамические подшипники; частотно-регулируемые скорости до 24 000 rpm
• Автоматическая централизованная смазка для направляющих кареток X, Y, Z и подшипников шпинделей
• Надёжная опора заготовки за счёт широкого набора форм вакуумных подушек и гибкого расположения
• Опции упоров заготовки: задние, центральные и опциональные передние ряды упоров; специальные упоры для ламинированных панелей
• Конвейер для стружки и обрезков с разделительным скользящим элементом и сборным контейнером

Применимость
Разработан для мастерских, которым требуется 5‑осевая функциональность при контролируемых инвестициях. Особенно подходит для производства мебели, универсальных мастерских задач и обработки панелей, пластика и композитов при оснащении опциями c‑tech.

Технические характеристики

• Модель: profit H350R
• Оси: 5‑осевой CNC обрабатывающий центр
• Мощность главного шпинделя: 12 kW стандартно, опция 15 kW
• Скорость шпинделя: до 24 000 rpm (регулируется частотным преобразователем)
• Охлаждение шпинделя: жидкостное; высококачественные керамические подшипники
• Сверление: до 18 независимых сверлильных шпинделей (конфигурируемая головка)
• Сменщик инструментов: ротационный сменщик на аутриггере с 18 позициями
• Дополнительная ёмкость инструмента: до 36 позиций в зависимости от конфигурации
• Двигатель для паза: управление частотным преобразователем до 7 500 rpm
• Системы позиционирования: autoPos (моторное позиционирование X консоли, Y‑подъёмные планки для зажимов), lightPos (LED визуальное позиционирование подушек)
• Вакуумные подушки: автоматическое позиционирование до 6 подушек на консоль (или 2 рамных зажима)
• Направляющие: закалённые/полированные линейные направляющие с рециркулирующими шариковыми каретками и выгнутой зубчатой передающей системой на X; рециркулирующие шариковые шпиндели на Y/Z
• Блокировка осей: механическая блокировка для осей A и C
• Автоматическая централизованная смазка для кареток X, Y, Z и подшипников шпинделей
• Обработка стружки: интегрированный конвейер с разделительным скользящим элементом и контейнером
• Управление / ПО: F4®Integrate (F4Toolbox, F4Create, F4Operate) с 24" сенсорным экраном
• Применения: массивная древесина, панельные материалы, пластики и композиты (с c‑tech), алюминий (в зависимости от конфигурации)
