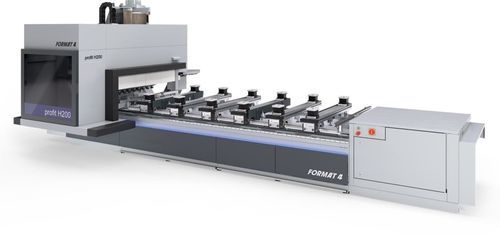

Многофункциональное оборудование для резки и обработки H200R

ЧПУиз дерева

Обзор
FORMAT4 profit H200R — универсальный CNC-обрабатывающий центр, разработанный для серийного производства и изготовления индивидуальных деталей из массива дерева (двери, окна, элементы лестниц, мебель). Переработанная конструкция с ребрами жёсткости из стали обеспечивает высокую стабильность и динамику. Интегрированное ПО и разнообразные варианты смены инструмента обеспечивают гибкую автоматизацию и точную обработку в промышленных условиях деревообработки.

Основные характеристики

• До 36 позиций инструмента, несколько конфигураций сменщиков (доступен 4-позиционный линейный сменщик)
• ПО F4®Integrate: встроенная библиотека инструментов, CAM (F4Create) и управление машиной (F4Operate) в едином интерфейсе
• lightPos — система позиционирования вакуумных патчей с более чем 6 000 светодиодами для быстрой и точной визуальной установки заготовок
• 2-контурное управление вакуумом с блокировкой консолей для повышения надёжности процесса
• Индикация позиционирования консолей и патчей; опциональная лазерная точная индикация
• Различные формы вакуумных патчей и многоразовые присоски/зажимы для надёжной поддержки заготовки
• Зажимы для рам на сжатом воздухе для повышенной зажимной силы; подводка сжатого воздуха в основании консоли
• Интуитивное 24" сенсорное управление с понятным интерфейсом
• Автоматически позиционируемый вытяжной кожух для снижения пыле- и шумовыделения
• Опоры для погрузки (направляющие) для облегчения загрузки/выгрузки крупногабаритных деталей одним оператором
• Подключение для шаблонного фрезерования при зажиме сложных компонентов
• Включение/отключение отдельных консолей для удаления отходов без сброса вакуума
• Плашка для отклонения стружки и конвейер для эффективного удаления стружки/пыли
• Индикатор состояния: подсветка для визуализации состояния машины

Основные преимущества / Дополнительные бонусы

• Индивидуальные финансовые решения
• Постоянно высокая производительность при непрерывной промышленной эксплуатации
• Оптимизация производства под требования заказчика
• Надёжная конструкция с качественными компонентами
• Множество вариантов комплектации и вариантов автоматизации
• Высокая инженерная точность и удобство оператора
• Комплексное сервисное сопровождение до и после покупки
• ПО и станок от одного поставщика для упрощённой интеграции

Выбранные детали
F4®Integrate
Комплексное CNC-по, объединяющее F4Toolbox (библиотека инструментов), CAM с интегрированным CAD (F4Create) и управление машиной (F4Operate) в едином согласованном интерфейсе. Основано на G-code для простой интеграции в существующие производственные программы.

lightPos
Визуальная система позиционирования с более чем 6 000 светодиодов, указывающих размер, положение и ориентацию вакуумных патчей. RGB-светодиоды на оси X показывают статус обработки; светодиоды вдоль осей X и Y визуализируют положение и размеры заготовки, сокращая время наладки.

Ряды упоров
Серия H200 оснащена задними и центральными рядами упоров; прочные цилиндрические упоры обеспечивают гибкое позиционирование мелких, средних и крупных заготовок.

Окно для обслуживания
Кожух легко открывается для быстрого доступа при смене инструментов или проведении технического обслуживания.

Обработка рам
Рамные зажимы на сжатом воздухе обеспечивают повышенную зажимную силу; подключения сжатого воздуха расположены внизу консоли.

Рабочая область (стол)
Рабочая область: X = 3300 mm
Y = 1280 mm
Z = 250 mm (проходная высота от уровня консоли)

Технические характеристики

• Модель: profit H200R
• Бренд: FORMAT4
• Рабочая область (X × Y × Z): 3300 mm × 1280 mm × 250 mm (проходная высота от консоли)
• Шпиндель: двигатель фуговального типа с преобразователем частоты, 12–15 kW, до 24 000 об/мин
• Интерфейс инструмента: HSK F63 с автоматическим зажимом и контролем натяжения инструмента
• Четвёртая ось: ось C в стандартной комплектации, интерполяция 360° с интерфейсом для сжатого воздуха
• Позиции инструментов: до 36 (различные варианты сменщиков; доступен 4-позиционный линейный сменщик)
• Вакуумная система: несколько форм патчей, 2-контурное управление вакуумом, опция lightPos
• Управление: 24" сенсорный экран с F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Вытяжка: регулируемый вытяжной кожух, плашка для отклонения стружки и конвейер для стружки
• Автоматизация и обработка: опоры для загрузки / направляющие подачи для однопользовательской эксплуатации
• Дизайн: ребристый стальной корпус для максимальной стабильности
