Вертикальный обрабатывающий центр Creator 1250

для дереваHSK F63для фрезерования

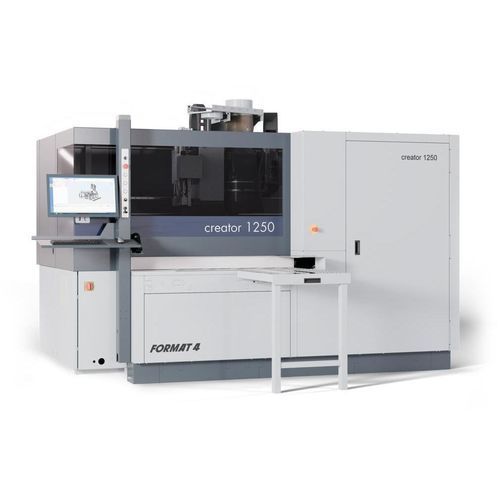

Format4 Creator 1250 – компактный центр обработки с ЧПУ для панелей
Format4 Creator 1250 сочетает небольшую занимаемую площадь с высокопроизводительной главной шпинделью (до 12 кВт), настраиваемыми сверлильными головками и 17-позиционным линейным магазином инструментов для коротких смен инструмента. Обрабатывает заготовки до 6 м длины, 1250 мм ширины и 80 мм толщины. Горизонтальная подача заготовки и опоры с регулировкой по высоте обеспечивают эргономичную обработку и загрузку одним оператором. Опции: роликовые удлинители и удлинение X-оси для длинномерных заготовок.

Highlights

• Индивидуальные финансовые решения
• Постоянная высокая производительность в непрерывной работе
• Кастомизированные производственные решения для заказчика
• Прочная конструкция с высококлассными компонентами
• Несколько спецификационных пакетов с высокотехнологичными опциями
• Инженерная точность
• Высокий комфорт для оператора
• Награжденный дизайн
• Качество и точность из Австрии
• Ориентация на производительность и сервис
• Готовность к автоматизации и сетевой мастерской
• Интегрированное ПО и оборудование

Удлинение X-оси (опция)
Опциональное удлинение X-оси до 3600 мм (стандарт 1470 мм) существенно снижает циклы переналадки для средних и длинных заготовок и увеличивает пропускную способность смены.

Двухзахватная система для ленточного подачи (опция) — ключевые моменты
Два независимых сервоприводных захвата обеспечивают динамичное, непрерывное перемещение заготовки, за исключением точек контакта захватов.

• Встроенные шариковые подшипники в захватах служат опорными точками для аккуратной транспортировки по кромке
• Форматирование по 4 сторонам с автоматическим удалением стружки со стороны захвата
• Форматирование со стороны захвата не требует ручной настройки
• Пневматическое освобождение хода при открытии предотвращает проскальзывание при позиционировании и повторном захвате
• Скорость позиционирования до 90 м/мин для быстрой переналадки
• Пневматическая зажимная сила регулируется через управляющий клапан с манометром

Агрегат шкантов (ось X) — детали
Агрегат шкантов в X состоит из двух блоков: вставочный блок на сверлильной головке и вибратор с баком для воды/клея внутри корпуса. Возможна установка шкантов в X-направлении; поддерживаемая ширина шканта 8 мм; допустимые длины 20, 25, 30, 35 или 40 мм (допуск ±0,2 мм). Поддерживаются набухающие шканты (активируемые водой); условия хранения и влажность влияют на результат.

Главная шпиндель и сверлильная головка
Стандартная машина оснащена высокопроизводительной главной шпинделью 12 кВт. В комплекте стандартно сверлильная головка DH17 (DH25 по опции) для полного объёма обработок. Все соответствующие шпиндели оснащены моторным приводом.

Четырёхстороннее форматирование
Фрезерный модуль обеспечивает четырёхстороннюю обработку и вырезы для панелей с прямым внешним углом. При использовании подходящих зажимных систем удаление стружки со стороны зажима полностью автоматизировано.

Горизонтальная подача заготовки — обработка сверху
Горизонтальная концепция обработки позволяет одному оператору обрабатывать тяжёлые заготовки; опоры с регулировкой высоты облегчают подачу материалов с обеих сторон станка.

Программное обеспечение F4Integrate CNC
F4Integrate включает библиотеку инструментов (F4Toolbox), программирование CAM с интегрированным CAD (F4Create) и управление машиной (F4Operate) в едином интерфейсе. Базируется на G-коде для лёгкой интеграции внешних программ и плавного переноса программ.

Патронный магазин и оснастка
17-позиционный линейный магазин инструментов предоставляет место для разнообразных инструментов и до 4 агрегатов, обеспечивая короткие времена смены инструмента.

Шпиндель — технические примечания
Доступная мощность: 9 кВт и 12 кВт; до 24 000 об/мин. Мотор инверторного управления устанавливается непосредственно на оси Z. Двойные линейные направляющие и шлифованные шарико-винтовые пары обеспечивают точное вертикальное перемещение. Автоматическое зажимание инструмента HSK F63 с контролем датчиком и пневматической очисткой держателя. Опциональная C-ось (интерполирующая 360°) доступна с интерфейсом сжатого воздуха.

Индивидуальные конфигурации сверлильных голов (опции)
Выберите конфигурацию голов для соответствия производственным задачам:

• DH17: 11 вертикальных шпинделей, 6 горизонтальных шпинделей, 1 диск для прорезки пазов в X
• DH25: 17 вертикальных шпинделей, 8 горизонтальных шпинделей, 1 диск для прорезки пазов в X
• DH18 с вставками Lamello Clamex P: 14 вертикальных шпинделей, две группы горизонтального сверления (X и Y), диск для прорезки пазов в X, два фрезерных инструмента Lamello Clamex

Дополнительные опции и системные функции
Роликовые и осевые удлинения для длинных заготовок, интеллектуальные системы зажима, чистая аспирация, надёжная конструкция, готовность к автоматизации и интегрированные программные решения.

Технические характеристики

• Модель: Creator 1250
• Макс. длина заготовки: до 6 м
• Макс. ширина заготовки: 1250 мм
• Макс. толщина заготовки: 80 мм
• Мощность главной шпиндели: до 12 кВт (варианты доступны)
• Скорость главной шпиндели: до 24 000 об/мин (в зависимости от исполнения)
• Интерфейс шпиндели: HSK F63 (автоматическое зажимание)
• Магазин инструментов: 17-позиционный линейный магазин (место для до 4 агрегатов)
• Опциональное удлинение X-оси: до 3600 мм
• Двухзахватный ленточный податчик: независимые сервоприводные захваты; скорость позиционирования до 90 м/мин; пневматическая регулировка зажимной силы
• Агрегат шкантов: ширина шканта 8 мм; длины 20/25/30/35/40 мм; допуск ±0,2 мм; поддержка набухающих шкантов
• Варианты сверлильных голов: DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + горизонтальные группы + фрезы Lamello)
• Предварительный ход / макс. длина сверления: 70 мм
• Диск для прорезки пазов (X): макс. диаметр 120 мм; макс. толщина зуба 10 мм; до 7 500 об/мин
• Программное обеспечение: F4Integrate (библиотека инструментов, CAM/CAD, F4Operate)
• Концепция обработки: горизонтальная подача заготовки (обработка сверху)
• Конструкция: прочная машина с чистой аспирацией и готовностью к автоматизации
