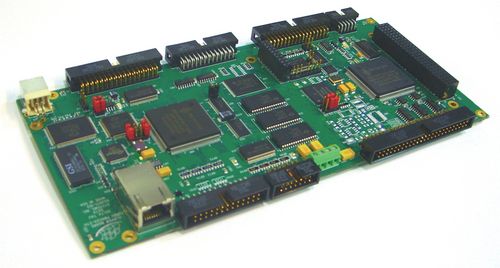

Многоосная контрольная карта двигателя PMAC Clipper

пошаговаяEthernetвстроенная

Регулятор клипера PMAC полностью отличаемый Turbo PMAC конструированный для весьма стоить чувствительных применений. Это сильное, но компактное и рентабельное, регулятор мульти-оси приходит стандарт с локальными сетями и порты связи RS232 и построенный в регуляторе клипера I/O.The предлагают полное C.P.U. Turbo PMAC2 и обеспечивают до 32 оси сервопривода или stepper контроля с 32 цифровыми пунктами I/O. ОСОБЕННОСТИ ОБОРУДОВАНИЯ 80 C.P.U. MHz DSP56303 Turbo PMAC 256k x 24 потребителя SRAM флэш-память 1M x 8 для подпорки & микропрограммных обеспечений потребителя Самая последняя выпущенная версия микропрограммных обеспечений Последовательный интерфейс RS-232 Интерфейс 100 локальных сетей Mbps сети ос-интерфейса 4 каналов, каждое включая: 1) аналогового выхода 12-bit +10V 2) цифровые данные ИМП ульс-&-направления 3) дифференциал 3-channel/одно-законченный входной сигнал кодировщика 4) 5 флагов входного сигнала, 2 флага выхода 5) Входные сигналы «залы» UVW TTL на уровне заголовок 50-pin IDC для интерфейса усилителя/кодировщика заголовок 34-pin IDC для интерфейса флага соединитель 4-pin Molex для входного сигнала электропитания (5V, +/-12V, GND) (+/-12V только требовало для или входных сигналов аналогового выхода) Алгоритмы сервопривода PID/notch/feedforward 32 общецелевых TTL на уровне пункта I/O, направление дискретное байтом: 1) порт мультиплексора 16-point совместимый с аксессуарами I/O Tau перепада 2) «opto» порт 16-point совместимый с модулями Opto-22-style Порт «маховичка» с 2 по каждому: 1) Входные сигналы кодировщика квадрирования 2) Пары выхода ИМПа ульс (PFM или PWM) гарантия 1 года от даты пересылки
