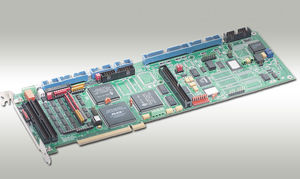

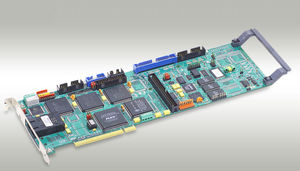

PCI Turbo PMAC2 член семьи Turbo PMAC доск оптимизированных для интерфейса к sinewave или непосредственным-PWM приводам сервопривода и к приводам ИМП ульс-и-направления stepper. Он способен на 32 осей контроля. Он может иметь до 8 каналов бортовых сетей интерфейса оси. Он может также поддержать до 32 канала сетей интерфейса оси -доски через свой порт расширения, соединенного с досками ISA-формата ACC-24P или ACC-24P2 (доски ACC-24 в формате PCI пока не доступны).
PCI Turbo PMAC2 полноразрядная карта расширения PCI-автобуса, с небольшой доской автожелезнодорожных перевозок содержа доску C.P.U. Эта доска автожелезнодорожных перевозок занимает часть следующего слота, но доски ½ размером с позволены в этом следующем слоте. Пока Turbo PMAC2-PCI способен на связей автобуса PCI, он может также быть эксплуатируемые автономными и может быть связан со сверх серийным портом RS232 или RS422.
ОСОБЕННОСТИ ОБОРУДОВАНИЯ
80 C.P.U. MHz DSP56303 (120 эквивалент MHz PMAC)
128K x память 24 SRAM составленная/собранная программы (5C0)
128K x 24 памяти пользовательских данных SRAM (5C0)
флэш-память 1M x 8 для подпорки потребителя & микропрограммных обеспечений (5C0)
Самая последняя выпущенная версия микропрограммных обеспечений
Интерфейс RS-232serial, интерфейс шины PCI (ПК)
Один интерфейс IC МАКРОСА 16 узлов
Сети интерфейса оси 4 каналов, каждое включая:
3 набора сигнала команды выхода, конфигурируемого как то:
1) 2 потока серийных данных к внешнему DACs, одному ИМП ульс-и-направлению
1) 3 пары верхн-и-дна PWM
дифференциал 3-channel/одно-законченный входной сигнал кодировщика
9 флагов входного сигнала, 2 флага выхода
Интерфейс до 2 внешних серийных ADCs, 8 до 18 битов
---
