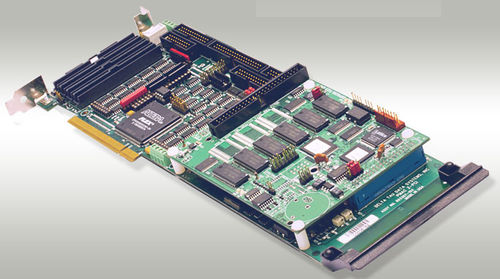

Контрольная карта двигателя 8 осей PMAC2 PCI

пошаговаяпередоваяPID

Эту доску можно установить в слот PCI главной ЭВМ или использовать как автономный регулятор движения. При совмещении с соотвествующим вспомогательным ACC-8x, он обеспечивает 4 или 8 оси stepper, цифрового PWM или сетноых-аналогов сигналов команды усилителя ±10 VDC. Этот регулятор движения составлен низкопробной доски и доски автожелезнодорожных перевозок C.P.U. Доску C.P.U. можно модернизировать до быстрого процессора или до более предварительного типа C.P.U. Turbo если пожелано. ПК может связывать к PMAC через слот PCI или через серийный порт RS-232 или RS-422 если автономная деятельность (т.е. без ПК) пожелана. ОСОБЕННОСТИ ОБОРУДОВАНИЯ 40 C.P.U. MHz DSP563xx (вариант 5AF) 128K x 24 внутренних нул-ожидани-государства SRAM Самая последняя выпущенная версия микропрограммных обеспечений. RS-232 последовательный интерфейс, интерфейс шины PCI 33 MHz сети интерфейса оси 4 каналов, каждое включая: 1) 3 набора сигнала команды выхода, конфигурируемого как то: 2) 2 потока серийных данных к внешнему DACs, 1 ИМП ульс-&-направлению 3) 3 пары верхн-и-дна PWM 4) (квадрацикл AB с индексом) дифференциал 3-channel/одно-законченный 9 флагов входного сигнала, 2 флага выхода Интерфейс до 2 внешних серийных ADCs, 8 до 18 битов сети интерфейса 2 каналов дополнительные, каждое включая: 1) (квадрацикл AB) дифференциал 2-channel/одно-законченный входной сигнал кодировщика 2) 1 сигнал команды выхода установил конфигурируемый как пары ИМП ульс-и-направления или верхн-и-дна PWM Дисплей, muxed I/O, сразу порты интерфейса I/O Порт амортизированного расширения Кристалл часов с +/--100 точность ppm Алгоритмы сервопривода PID/notch/feedforward 1-летняя гарантия от даты пересылки
