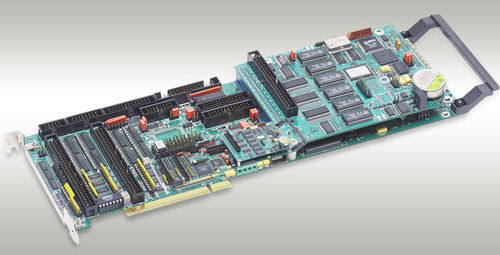

Многоосная контрольная карта двигателя TURBO PMAC PCI series

серводвигательвстроеннаяPID

PCI Turbo PMAC член семьи Turbo PMAC доск оптимизированных для интерфейса к традиционным приводам сервопривода с одиночными вводами аналога представляя команды скорости или вращающего момента. Он способен на 32 осей контроля. Он может иметь до 8 каналов бортовых сетей интерфейса оси. Он может также поддержать до 32 канала сетей интерфейса оси -доски через свой порт расширения, соединенного с досками ACC-24P или ACC-24P2. PCI Turbo PMAC полноразрядная карта расширения PCI-автобуса, с небольшой доской автожелезнодорожных перевозок содержа C.P.U. Эта доска автожелезнодорожных перевозок занимает часть следующего слота, но доски ½ размером с (как доска RAM варианта 2 Двойн-перенесенная) также позволены в этом следующем слоте. ПК может связывать к PMAC через слот PCI или через серийный порт RS-232 или RS-422 если автономная деятельность (т.е. без ПК) пожелана. ОСОБЕННОСТИ ОБОРУДОВАНИЯ: 80 C.P.U. MHz DSP56303 (120 эквивалент MHz PMAC) 128k x память 24 SRAM составленная/собранная программы (5C0) 128k x 24 памяти пользовательских данных SRAM (5C0) флэш-память 1M x 8 для подпорки потребителя & микропрограммных обеспечений (5C0) Самая последняя выпущенная версия микропрограммных обеспечений Последовательный интерфейс RS-232/422, интерфейс шины PCI (ПК) Сети интерфейса оси 4 каналов, каждое включая: 1) шестнадцатиразрядный аналогового выхода +/-10V 2) дифференциал 3-channel/одно-законченный входной сигнал кодировщика 3) 4 флага входного сигнала, 2 флага выхода 4) Интерфейс к внешнему шестнадцатиразрядному серийному ADC Дисплей, пульт управления, muxed I/O, сразу порты интерфейса I/O Алгоритмы сервопривода PID/notch/feedforward Выдвинутые алгоритмы сервопривода поляк-размещения 1-летняя гарантия от даты пересылки
