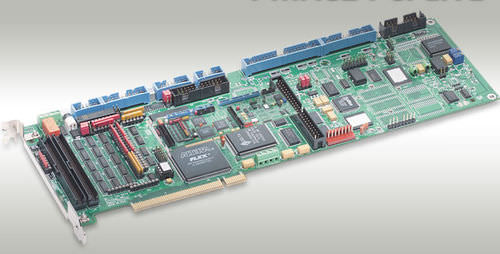

Контрольная карта двигателя 8 осей PMAC2 PCI LITE

серводвигательпошаговаявстроенная

PMAC2 PCI Lite член семьи PMAC2 доск оптимизированных для интерфейса к sinewave 3 или 4 или сразу приводам сервопривода PWM и к приводам ИМП ульс-и-направления stepper. Он имеет 4 канала сетей интерфейса сервопривода, но свое программное обеспечение способно на 8 осей контроля. Программы написанные для PMAC2 PCI Lite с PMAC2 ПК и PMAC2 мини. PMAC2 PCI Lite полноразрядная карта расширения автобуса PCI. ПК может связывать к PMAC через слот PCI или через серийный порт RS-232 или RS-422 если автономная деятельность (т.е. без ПК) пожелана. ОСОБЕННОСТИ ОБОРУДОВАНИЯ 40 C.P.U. MHz DSP563xx 128K x 24 памяти нул-ожидани-государства SRAM активных флэш-память 8 512K x для подпорки и микропрограммных обеспечений потребителя Самая последняя выпущенная версия микропрограммных обеспечений (требует V1.17 или более новых микропрограммных обеспечений) Последовательный интерфейс RS-232/422, интерфейс шины PCI 33 MHz (ПК) Сети интерфейса оси 4 каналов, каждое включая: 3 набора сигнала команды выхода, конфигурируемого как то: 1) 2 потока серийных данных к внешнему DACs, 1 ИМП ульс-и-направлению 2) 3 пары верхн-и-дна PWM дифференциал 3-channel/одно-законченный входной сигнал кодировщика 9 флагов входного сигнала, 2 флага выхода Интерфейс до 2 внешних серийных ADCs, 8 до 18 битов Сети интерфейса 2 каналов дополнительные, каждое включая: 1) дифференциал 2-channel/одно-законченный входной сигнал кодировщика 2) Один набор сигнала команды выхода ИМП ульс-&-направление или верхн-и-дно PWM пары Дисплей, muxed I/O, сразу порты интерфейса I/O Порт амортизированного расширения Кристалл часов с точностью ± 100 ppm Алгоритмы сервопривода PID/notch/feedforward 1-летняя гарантия от даты пересылки
