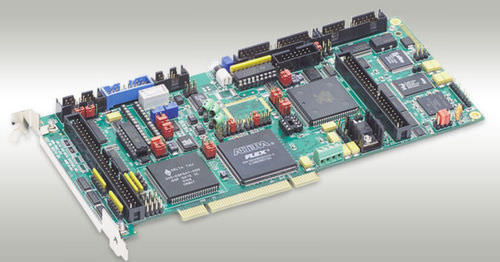

PCI PMAC мини компактное, версия 2 осей PMAC (1) семья (если не добавлены, что расширяют аксессуары число осей). Его можно использовать в слоте PCI ПК как размером с полу доска (230 mm, 9" длиной) или он может быть используемые автономными используя серийные сообщения для установки и/или управления применения. Программы для PCI PMAC мини (и движение и программы PLC) 100% совместимое с другими версиями Не-Turbo PMAC. ПК может связывать к PMAC через слот PCI или через серийный порт RS-232 или RS-422 если автономная деятельность (т.е. без ПК) пожелана.
ОСОБЕННОСТИ ОБОРУДОВАНИЯ
40 C.P.U. MHz DSP563xx (вариант 5AF)
128k x 24 внутренних нул-ожидани-государства SRAM
флэш-память 8 512k x для подпорки микропрограммных обеспечений и потребителя
Самая последняя выпущенная версия микропрограммных обеспечений
RS-232 последовательный интерфейс, интерфейс шины PCI 33 MHz
сети интерфейса оси 2 каналов, каждое включая:
1) шестнадцатиразрядный аналогового выхода +/-10V
2) (квадрацикл AB с индексом) дифференциал 3-channel/одно-законченный
входные сигналы кодировщика
1) 4 флага входного сигнала, 2 флага выхода
Интерфейс до 4 внешних шестнадцатиразрядных серийных ADCs
2 дополнительных дифференциала 3 канала (квадрацикла AB с индексом)/одиночного законченного входной сигнал кодировщика
Дисплей, muxed I/O, сразу порты интерфейса I/O
Порт амортизированного расширения
Кристалл часов с +/--100 точность ppm
Алгоритмы сервопривода PID/notch/feedforward
1-летняя гарантия от даты пересылки
Один КОМПАКТ-ДИСК в набор 1 до 4 PMACs в пересылке (кабелях,
установленные плато, сопрягая соединители не включенные)
---
