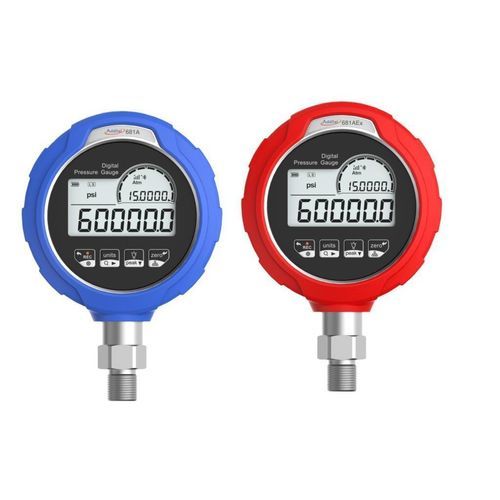

Абсолютный манометр ADT681A

относительныйдифференциальныйс дисплеем LCD

Описание

• Цифровой манометр серии 681A от Additel
• Диапазоны давления до 60 000 psi (4 200 bar)
• Точность 0,02% или 0,05% от полного масштаба в зависимости от модели
• Измеряет манометрическое, абсолютное, дифференциальное и барометрическое давление
• Отображение % давления с индикатором-барграфом
• Полная температурная компенсация точности (-10…50°C)
• Bluetooth и совместимость с мобильным приложением Additel Link
• Большой удобочитаемый экран с подсветкой
• Доступна искробезопасная версия (ADT681AEx)
• Опциональная запись данных (до 10 000 000 записей)
• Степень защиты IP67

Надежность
Корпус из нержавеющей стали 304, передняя панель из антистатического PET и резиновый чехол PTU. Оптимизированная конструкция внутреннего датчика, устойчивость к ударам и вибрации (5 g вибрация, 10 g удар), коррозионностойкие влажные детали. Класс IP67 для работы в пыльных и влажных условиях.

Удобство в использовании
Эргономичные кнопки и меню, экран читаем при ярком солнечном свете, подсветка активируется кнопкой, крупные символы для дистанционного чтения, полезные функции: TARE, отображение времени, пиковые значения (max/min), тест на герметичность, индикатор состояния записи.

Простота обслуживания
Мембранные кнопки легко очищать. Длительный срок службы батарей и сниженное обслуживание.

Технические данные (фрагмент основной таблицы)
ADT681A | ADT681AEx
Описание: Цифровой манометр | Цифровой манометр с искробезопасностью
Искробезопасность: маркировка CE; ADT681AEx: ЕС: II 1G EX ia IIC T4 Ga при -20…50°C; Северная Америка: CLASS I DIVISION 1 GROUP A,B,C,D T4; Зона 0 AEx ia IIC T4 Ga при -20…50°C; Международно: EX ia IIC T4 Ga при -20…50°C
Диапазон измерений: До 4 200 bar (60 000 psi)
Точность: 681A(Ex)-02: 0,02% от полного масштаба; 681A(Ex)-05: 0,05% от полного масштаба; 681A(Ex)-RD: 0%–20% диапазона: ±(0,02% FS); 20%–110%: ±(0,1% показания); Вакуум: ±(0,25% FS), FS = 14.5 psi; Барометр-пузырь: ±55 Pa
Типы показаний: Манометрическое давление, насыщенное/сжатое давление, вычисляемое абсолютное давление, дифференциальное и барометрическое давление
Многофункциональные возможности: Атмосферное давление, температура окружающей среды, макс/мин значения, TARE, тест на герметичность, отображение % давления, отображение времени, статус записи данных
Дисплей: FSTN сегментный ЖКИ широкого угла; трехсекционная конструкция; белая подсветка; 4- или 5-значный индикатор (переключаемый); высота цифр 14,5 мм
Единицы давления: Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C); доступны несколько инженерных столбов воды; 1 пользовательская единица (USER) настраивается через Additel Link
Условия эксплуатации: Температурная компенсация -10°C до 50°C; Рабочая температура -20°C до 50°C; Температура хранения -40°C до 75°C; Влажность 5% RH до 95% RH (без конденсации); Высота < 3000 м
Давление порт: 1/4 NPT шт., 1/2 NPT шт., 1/4 BSP шт., 1/2 BSP шт., M20 x 1.5 шт.; ступенчатый порт для дифференциального давления; для высокого давления (>1000 bar) 1/4 HP шт. или гн. (Autoclave M-250-C / F-250-C ссылочные спецификации)
Питание: 3 алкалиновые батареи AA; режимы энергопотребления: суперстабильный и низкого потребления с различной продолжительностью (напр. до 18 000 ч при 1 измерении/10 с в режиме низкого потребления); внешнее питание через USB-C
Корпус: Нержавеющая сталь 304; антистатическая PET-панель; антистатический PTU-резиновый чехол; Размеры: 118 x 42 x 178 мм; Вес: 0,68 кг
Соответствие: IP67 (погружение 1 м на 30 мин), вибрация 5 g, ударопрочность 10 g, падение с 1 м (без резинового чехла)
Запись данных: Память до 10 000 000 записей (время+давление) или 5 000 000 (время+давление+температура); интервалы записи 0,1–99 999 с
Связь: Bluetooth, RS232 (с ограничениями в ATEX), USB-C
Аттестат: Аккредитованный сертификат калибровки ISO 17025
Гарантия: 1 год

Детальные диапазоны (фрагменты таблицы)
Относительные диапазоны (примеры P/N): V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10 000 psi (700 bar), GP15K = 15 000 psi (1000 bar), GP20K = 20 000 psi (1400 bar), GP25K = 25 000 psi (1600 bar), GP30K = 30 000 psi (2000 bar), GP36K = 36 000 psi (2500 bar), GP40K = 40 000 psi (2800 bar), GP50K = 50 000 psi (3500 bar), GP60K = 60 000 psi (4200 bar).

Включенные / опциональные аксессуары (фрагмент)

• Включено: защитная грипса/чехол, 3 алкалиновые батареи, силиконовые трубки (x2) для дифференциальных моделей, сертификат калибровки ISO 17025
• Опции: магнитный ремень для подвеса, чехол от дождя, USB-адаптер питания, программное обеспециение Additel Acal (Basic / Net), программа записи Additel Log II, удлинительный кабель RS232, транспортные кейсы и т.д.

Характеристики / технические спецификации

• Модель: ADT681A (доступна версия Ex: ADT681AEx)
• Тип: Цифровой манометр
• Макс диапазон: до 60 000 psi (4 200 bar)
• Точность: до 0,02% FS (в зависимости от конфигурации), варианты 0,05% и 0,2%
• Единицы: множественные (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, пользовательская единица)
• Степень защиты: IP67
• Рабочая температура: -20°C до 50°C
• Питание: 3x AA; USB-C для внешнего питания
• Связь: Bluetooth, RS232 (ограничено в зонах ATEX), USB-C
• Хранение данных: до 10 000 000 записей (опция)
• Корпус: нержавеющая сталь 304, габариты 118 x 42 x 178 мм, масса 0,68 кг
• Сертификация: предоставляется калибровка ISO 17025
• Гарантия: 1 год
