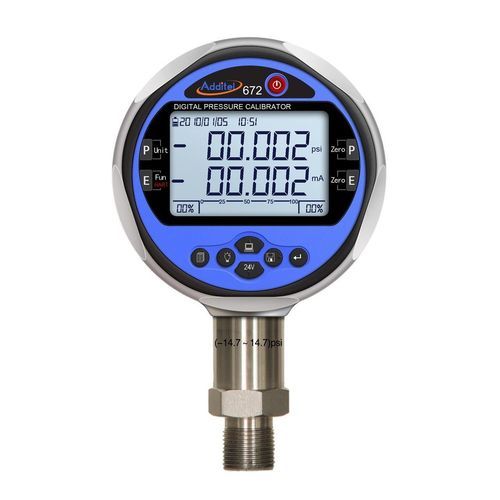

Многофункциональный калибратор ADT 672

для сигналов в мАдавлениядля манометра

Обзор
Цифровой калибратор давления ADDITEL ADT 672, основанный на микропроцессоре и кремниевых датчиках, обеспечивает надежные, точные и экономичные измерения давления до 4200 bar. Каждый датчик проходит старение, испытание и защиту перед сборкой для гарантии заявленных характеристик.

Основные функции

• Доступные точности: 0,02% / 0,05% / 0,1% от полного масштаба
• Температурная компенсация для повышения точности
• Встроенная HART-коммуникация с бортовым HART-коммуникатором
• Питание передатчиков по кольцу 24 V
• Функции MIN / MAX / HOLD
• Двойной 6-значный дисплей (разрешение 6 разрядов)
• Тестирование реле давления
• Измерение и моделирование электрических сигналов напряжения и тока
• Регистрация: регистратор данных (datalogger) 30 файлов по 40 записей, ручной или автоматический режим, регулируемый интервал записи

Диапазоны измерений
Модели ADT 672 подходят для измерения избыточного, абсолютного, динамического и дифференциального давления. Прибор совместим с HART и может калибровать HART-передатчик, не нарушая его HART-сигнал. Встроенный HART-коммуникатор позволяет считывать и обновлять информацию, связанную с калибровкой, непосредственно с прибора.

Доступные единицы
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Частота и компенсация
Частота измерения: 3,5 измерения/с. Температурная компенсация: -10 до 50°C.

Соединения
Соединения для давления: для ≤1000 bar: 1/4" NPT шт., 1/4" BSP шт., M20×1.5 шт. Для ≥1000 bar: 1/4" HP гнездо или шт. (Autoclave F-250-C, 9/16" - 18 UNF-2B или Autoclave M-250-C, 9/16" - 18 UNF-2A). Испытательный шланг для дифференциального давления Ø6 мм. Другие соединения по запросу.

Таблицы - Избыточное давление
Model | Диапазон давления (bar) | Media | Точность (% PE) | Переполнение
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Таблицы - Абсолютное давление
Model | Диапазон давления (bar) | Media | Точность (% PE) | Переполнение
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Таблицы - Динамическое давление
Model | Диапазон давления (bar) | Media | Точность (% PE) | Переполнение
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 до 2 | G | 0,02 (0,05) | 3X
CP100 | -1 до 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 до 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 до 20 | G, L | 0,02 (0,05) | 3X

Таблицы - Дифференциальное давление
Model | Диапазон давления (bar) | Media | Точность (% PE) | Переполнение
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Измерение и моделирование электрических сигналов
Соединение: разъемы Ø4 мм. Постоянное напряжение: ±30,0000 V, точность ±(0,02% L + 0,003% PE). Постоянный ток: 30,0000 mA, точность ±(0,02% L + 0,003% PE). Питание по петле: 24 V ±0,5 V макс.: 50 mA; защищено при 120 mA. Реле давления: открыто/закрыто (1 - 12 V при неисправном переключателе).

Дополнительные характеристики

• Тест реле давления: проверка уровней срабатывания по давлению
• HART-коммуникация: чтение и обновление распространенных HART-команд
• Статистический расчет: MIN / MAX
• Функция HOLD: фиксация измерения
• Datalogger: емкость 30 файлов × 40 записей, ручной или автоматический режим, регулируемый интервал

Технические характеристики / параметры

• Габариты Ø x Ш x В: Ø 120 x 46 x 184 mm
• Масса: 700 g
• Дисплей: подсвечиваемый ЖК-дисплей, разрешение 6 знаков, высота цифр 16,5 mm, двойной дисплей
• Материалы: алюминиевый корпус, соединения 316LSS
• Питание: перезаряжаемый Li-Ion аккумулятор; автономность: 40 часов; время зарядки: 4 часа; сетевой адаптер: 10 V; внешнее питание: 110 / 220 V
• Связь: RS232
• Номинальный рабочий диапазон: -20 до 70°C (отн. влажность: 95% без конденсации)
• Условие ссылки: 23°C ±3°C
• Совместимость с HART и интегрированный HART-коммуникатор
• Запись и хранение: встроенный регистратор данных, 30 файлов × 40 записей
• Множественный выбор единиц отображения (11 доступных единиц)
