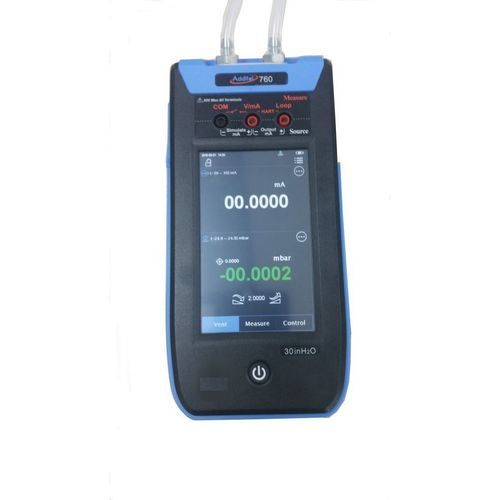

Многофункциональный калибратор ADT760 LLP

для сигналов в мАдавлениядля датчика давления

Обзор
ADT760 LLP — переносной, высокоточный, полностью автоматический калибратор перепада давления, предназначенный для измерения и калибровки очень низких давлений (Delta P) для датчиков и преобразователей. Автоматическая генерация давления от 90% относительного вакуума до 75 mbar (±7500 Pa с модулем DP30) с контролем давления со стабильностью до 0,005% полного масштаба внутреннего датчика и погрешностью измерения до 0,05% FS.

Ключевые особенности

• Генерация давления встроенным автоматическим насосом (от 90% вакуума до 7500 Pa в зависимости от установленного модуля).
• Стабильность управления: 0,005% полного масштаба внутреннего модуля.
• Точность измерения до 0,05% FS; доступны внутренние модули ADT155 для уменьшенных диапазонов и повышенной точности.
• Съемный внутренний модуль давления (серия ADT155).
• Цветной сенсорный интерфейс (800×480 TFT).
• Измерение и моделирование электрических сигналов (mA / V) для тестирования преобразователей; выход тока 0–24 mA, точность 0,01% показания + 0,005% FS.
• Питание петли 24 VDC (защищено до 30 V).
• Автоматизация тестов, запись и ведение журналов данных (опция для моделей DL).
• Поддержка HART (опционально в зависимости от модели).
• Перезаряжаемая Li‑ion батарея (~10 часов работы).
• Портативный: масса <1.8 кг; размеры 235×110×70 мм.

Применение и расширение
Для очень низких давлений и повышенной точности ADT760 LLP может быть оснащен внутренними датчиками ADT155 (уменьшенные диапазоны, например ADT155 DP025: 62 Pa со стабильностью 0,003 Pa и точностью 0,13 Pa). Для расширения диапазона измерений можно подключить два цифровых модуля давления ADT160A. Автоматический насос обеспечивает генерацию и управление заданным давлением с точностью установленного внутреннего модуля.

Электрические функции и автоматизация

• Измерение тока: ±30.0000 mA, разрешение 0.1 µA, точность ±(0.01% показания + 0.005% FS), импеданс <10 Ω.
• Измерение напряжения: ±30.0000 V, разрешение 0.1 mV, точность ±(0.01% показания + 0.005% FS), импеданс >10 MΩ.
• Токовый выход: 0.000–22.000 mA, разрешение 1 µA, точность ±(0.02% показания + 0.01% FS).
• Измерение и моделирование включения/выключения (3–24 V, PNP/NPN) и автоматическое тестирование переключателей.
• Температурно компенсированные измерения (коэффициенты калибровки и компенсации сохранены в модуле давления).

Внутренние модули и диапазоны
DP025 | ±0.25 inH2O | ±62 Pa | точность 0.2% FS | допустимое избыточное давление 100×
DP050 | ±0.5 inH2O | ±125 Pa | точность 0.1% FS | допустимое избыточное давление 100×
DP1 | ±1 inH2O | ±250 Pa | точность 0.05% FS | допустимое избыточное давление 100×
DP2 | ±2 inH2O | ±500 Pa | точность 0.05% FS | допустимое избыточное давление 100×
DP5 | ±5 inH2O | ±1000 Pa | точность 0.05% FS | допустимое избыточное давление 50×
DP10 | ±10 inH2O | ±2500 Pa | точность 0.05% FS | допустимое избыточное давление 20×
DP20 | ±20 inH2O | ±5000 Pa | точность 0.05% FS | допустимое избыточное давления 20×
DP30 | ±30 inH2O | ±7500 Pa | точность 0.05% FS | допустимое избыточное давления 20×

Общие характеристики
Каналы: всего 4 канала — 1 электрический (измерение/моделирование), 1 внутренний канал давления (генерация/измерение), 2 канала давления для внешних датчиков.
Защита: IP54.
Батарея: перезаряжаемая Li‑ion (~10 ч), заряд 4 ч вне кейса, 6 ч в кейсе.
Дисплей: 800×480 цветной TFT сенсорный экран.
Коммуникации: USB, Wi‑Fi, Bluetooth.
Масса: <1.8 кг. Размеры: 235×110×70 мм.
Сертификат: предоставляется сертифицированный по NIST комплект данных.
Многоязычный интерфейс: Английский, Немецкий, Французский, Итальянский, Испанский, Португальский, Китайский, Японский.
Ресурс насоса: >500 000 циклов.
Питание: перезаряжаемая Li‑ion батарея, внешний адаптер 110/220 V.

Модели и аксессуары
Примеры моделей: ADT760-LLP (портативный автоматический калибратор, датчик DP30 включен), ADT760-LLP-DL (с HART и логированием данных), ADT760 LLP-X (внутренний датчик выбирается из линейки ADT155).
Комплектные аксессуары (примеры): сетевой адаптер 110/220 V, Li‑ion батарея, набор измерительных кабелей, руководство пользователя на CD, NIST‑сертификат.
Опциональные аксессуары (примеры): модуль давления ADT161A (ADT160A), кабель подключения модуля 9060, программное обеспечение Additel/Cal task management, фильтры, крепления, мягкие/жесткие кейсы (9913-760-SC / 9914-760).

Опциональные модули ADT155
ADT155-20-DP025: ±0.25 inH2O (±62 Pa) ±0.2% FS
ADT155-10-DP050: ±0.5 inH2O (±125 Pa) ±0.1% FS
ADT155-05-DP1: ±1 inH2O (±250 Pa) ±0.05% FS
ADT155-05-DP2: ±2 inH2O (±500 Pa) ±0.05% FS
ADT155-05-DP5: ±5 inH2O (±1000 Pa) ±0.05% FS
ADT155-05-DP10: ±10 inH2O (±2500 Pa) ±0.05% FS
ADT155-05-DP20: ±20 inH2O (±5000 Pa) ±0.05% FS
ADT155-05-DP30: ±30 inH2O (±7500 Pa) ±0.05% FS

Технические спецификации

• Модель: ADT760 LLP (модуль DP30 включен); DL/X варианты для опций HART / логирования данных.
• Макс. диапазон давления: ±30 inH2O = ±75 mbar = ±7500 Pa (модуль DP30).
• Точность: тип. 0,05% FS для стандартных модулей.
• Стабильность управления: <0,005% FS (внутренний модуль).
• Разрешение давления: 6 знаков.
• Доступные единицы: Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C и т.д.
• Подключение давления: ребристый фитинг (barbed fitting).
• Время выхода на давление: <30 s (75 mbar / 100 ml объема) типично.
• Измерение тока/напряжения: см. выше (±30 mA / ±30 V).
• Температурная компенсация: 5°C до 35°C.
• IP54, работа 0°C до 50°C, хранение -20°C до 70°C, вибрация 4 g (20–2000 Hz), удар 8 g (падение с 1 m).
• Масса <1.8 кг; размеры 235×110×70 мм.
• Данные логирования: опция (DL) до 1 000 000 записей с временной меткой.
