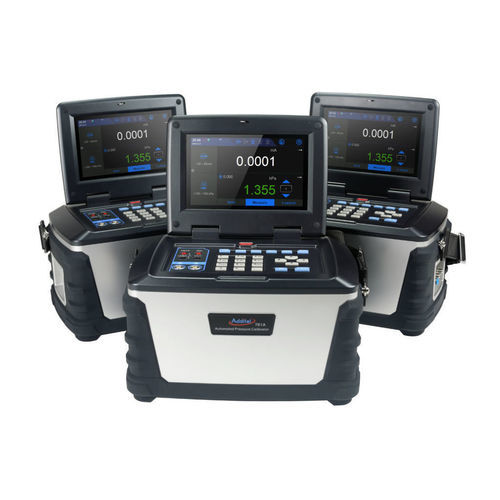

Многофункциональный калибратор ADT 761A

для сигналов в мАдавлениядля манометра

Описание
Портативные автоматические калибраторы давления серии ADT 761A интегрируют высокопроизводительный встроенный электроприводный насос и прецизионный регулятор давления, предоставляя готовое решение для калибровки манометров, передатчиков и реле давления на выезде и в лаборатории. ADT 761A являются развитием ADT 761 с повышенной гибкостью внутренних датчиков, увеличенной способностью генерации давления и современной HMI с подключением (Ethernet, Wi‑Fi, Bluetooth, USB) и цветным сенсорным экраном.

Ключевые параметры

• Полностью автоматический калибратор с встроенным электрическим насосом (до 100 бар в зависимости от модели)
• Точность 0.02 % FS (0.01 % опция)
• Двойной модуль давления (низкое и высокое давление) и поддержка внешних модулей
• Портативный (≈8 кг)
• Wi‑Fi, Ethernet, Bluetooth и USB
• Регистрация данных: 6 GB памяти (до 1 000 000 считываний)
• Сертификат калибровки ISO 17025 с данными в комплекте

Основные функции
Автоматическая генерация давления встроенным насосом от 90% вакуума до 100 бар (в зависимости от модели). Измерение и генерация электрических сигналов (mA/V), питание петли 24 V, поддержка HART и Profibus. Интерфейс пользователя через 7‑дюймовый (800 x 480) цветной сенсорный экран и цифровую клавиатуру. Автоматические тесты (процедуры калибровки, тесты реле давления PNP/NPN, тест на утечку, удержание давления). Поддержка внешних цифровых модулей давления для расширения диапазона до очень высоких давлений (модули ADT 160A / ADT 161A в зависимости от конфигурации).

Доступные модели

• ADT 761A-LLP: низкое давление ±75 mbar (30 inH2O)
• ADT 761A-D: дифференциальный и относительный (-0.95 до 2.5 bar)
• ADT 761A-500: вакуум до 35 bar rel. (500 psig)
• ADT 761A-1K: вакуум до 70 bar rel. (1 000 psig)
• ADT 761A-1.5K: вакуум до 100 bar rel. (1 500 psig)
• ADT 761A-BP: барометрическая калибровка (100 до 1 200 hPa)

Спецификации давления (фрагмент)
Спецификация - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Макс диапазон - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Датчик 1 200 hPa
Мин диапазон - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - Датчик 100 hPa
Точность(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
Стабильность - 0.005 % FS или 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
Тип давления - Дифференциальный/Относительный - Дифференциальный/Относительный - Относительный/Абсолютный - Относительный/Абсолютный - Относительный/Абсолютный - Абсолютный
Разрешение - 6 цифр (все варианты)
Доступные единицы - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, пользовательские

Измерения и электрические сигналы (фрагмент)
Измерение mA: ±25/±50 mA, разрешение 0.0001 mA, точность 0.008 %L+0.004 %FS
Измерение V: ±300 mV / ±5/±12/±30 V, разрешение 0.1 μV / 0.0001 V, точность 0.008 %L+0.002 %FS
Источник mA: 0–25 mA (разрешение 0.1 μA), источник V: 0–16 V
Питание петли: 16–30 V, макс. нагрузка 70 mA

Примечания
ADT 761A поддерживает интеллектуальные цифровые модули давления (ADT 161A/ADT 160A), что позволяет расширить измерение до очень высоких давлений (вплоть до нескольких тысяч бар в зависимости от модуля). Устройство поставляется с сертификатом ISO 17025 и данными, прослеживаемыми к NIST.

Технические характеристики / спецификации

• Типичная точность: 0.02 % FS (0.01 % опция)
• Контроль стабильности: < 0.005 % FS (0.003 % на модели высокой точности)
• Дисплей: 7" цветной TFT сенсорный экран (800 x 480)
• Коммуникации: USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Встроенная память: 6 GB (до 1 000 000 значений), ёмкость задач: до 1 000 задач
• Перезаряжаемая Li‑Ion батарея: около 8 часов (в основной комплектации) / в паспорте указано ~16 ч в зависимости от конфигурации, заряд <5 ч
• Степень защиты: IP31
• Масса: ок. 7.95–8 кг
• Габариты: 299 x 193 x 192 мм
• Температура эксплуатации: 0 °C до 50 °C (температурно компенсировано согласно спецификации)
• Температура хранения: -20 °C до 60 °C
• Влажность: <90 % без конденсации
• Вибрация и удары: вибрация 4 g (20–2 000 Hz), удар 8 g, падение 1 м
• Ресурс насоса: >100 000 циклов
• Языки интерфейса: английский, немецкий, французский, итальянский, испанский, португальский, китайский, японский, русский
• Гарантия: 1 год
• Стандартная комплектация: коллектор ADT106‑X (в зависимости от модели), сетевой адаптер 110/220, аккумулятор 9723, тестовые кабели 9022, шланг ADT100‑761 HOSE, кейс 9907 и т.д.
