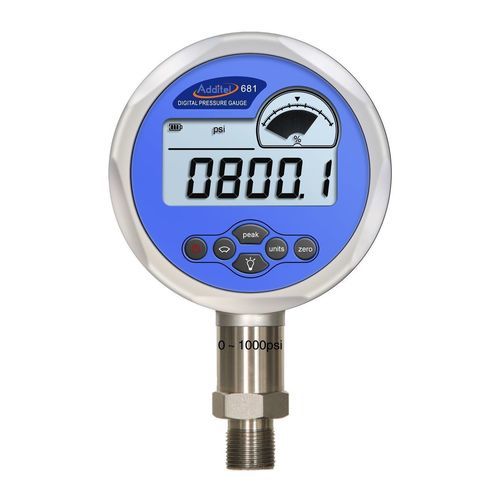

Абсолютный манометр ADT 681 series

относительныйдифференциальныйс дисплеем LCD

Общее описание
Цифровой манометр ADT 681 использует архитектуру на основе микропроцессора и кремниевые датчики, обеспечивая надёжные, точные и экономичные измерения давления до 4200 bar. Каждый датчик проходит старение, тестирование и защитную обработку перед сборкой. ADT 681 оснащён двойным цифровым и графическим отображением, температурной компенсацией и доступен в стандартной или сертифицированной ATEX версии (ADT 681 IS).

Основные характеристики

• Доступные классы точности: 0,02% / 0,05% / 0,1% / 0,2% от полного диапазона (FS)
• Двойной дисплей: цифровой и графический (графический дисплей имитирует стрелочные показания)
• Измерения с температурной компенсацией
• Выбор единиц давления: до 11 единиц (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg и др.)
• Режимы измерения: относительное (гauge), абсолютное, динамическое, составное, дифференциальное
• Сигналы высокого/низкого уровня и индикация резких изменений значения
• Доступна версия для монтажа в панель
• Доступны модели ATEX (ADT 681 IS)
• Опция записи данных: до 21 000 записей (дата, время, давление, температура)

Измерение давления — Относительное давление
Таблица (модель | bar | среда | Точность (%FS) | % Rd | Перегрузка):
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Измерение давления — Абсолютное давление
Таблица (модель | bar | среда | Точность (%FS) | Перегрузка):
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Измерение давления — Составное давление
Таблица (модель | bar | среда | Точность (%FS) | Перегрузка):
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 до 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 до 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 до 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 до 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Измерение давления — Дифференциальное давление
Таблица (модель | bar | среда | Точность (%FS) | Перегрузка | Статическое давление):
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Барометрическое давление
BP | диапазон измерения 60 HPa до 1100 HPa | Среда G | Точность 40 Pa | Перегрузка 3X

Дополнительные характеристики
Доступные единицы давления: Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Соединительный порт: 1/4 NPT шт., 1/2 NPT гн., 1/4 BSP шт., M20×1.5 шт. (≤ 1000 bar), 1/4HP гн. или 1/4HP шт. (≥ 1000 bar). Испытательный шланг Ø6 mm для дифференциального давления. Другие соединения по запросу.

Общие спецификации
Габариты Д x Ш x В: Ø110 mm x 35 mm x 176 mm. Корпус для встраиваемого монтажа: Ø140 mm x 86 mm.
Масса: 0,6 Kg.
Дисплей: ЖК, разрешение 5 цифр, высота цифр 16,5 mm. Обновление: 3 измер./с (регулируется 1–10 измер./с).
Корпус: алюминий. Капиллярные соединения: 316L SS.
Питание: батарея 9 V в комплекте. Время работы батареи: 300 ч (10 измер./с), 600 ч (3 измер./с), 6000 ч (1 измер./10 s). Автоотключение через 60 минут (можно отключить). Опция: внешнее питание 110/220 V (не использовать в взрывоопасной атмосфере).

Эксплуатационные условия
Эталонные условия: 23°C ±3°C (отн. влажн. < 95% без конденсации).
Рабочий диапазон: -10 до +50°C.
Условия хранения: -20 до +70°C.

Характеристики / технические спецификации

• Коммерческий модель: ADT 681
• Марка: ADDITEL
• Максимальный диапазон измерения: до 4200 bar (в зависимости от версии GP60K)
• Уровни точности: 0,02% / 0,05% / 0,1% / 0,2% FS
• Режимы измерения: относительный, абсолютный, составной, дифференциальный, динамический
• Двойной дисплей: цифровой + графический
• Запись данных: опция, до 21 000 записей (дата, время, давление, температура)
• Питание: 9 V батарея (в комплекте) или опциональное внешнее питание
• Материалы: алюминиевый корпус, соединения 316L SS
• Рабочая температура: -10 до +50°C
