Калибратор давления ADT762

для манометрадля датчика давленияпрограммируемый

Обзор

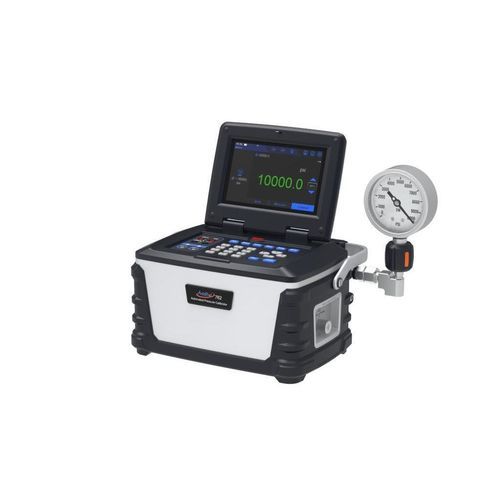

Автоматический калибратор давления Additel ADT762 представляет собой готовое решение для автоматизации работ по поверке давления до 700 bar или 1000 bar в зависимости от модели. Разработан для применения в полевых условиях и в лабораториях; сочетает портативность, высокую точность и расширенные возможности подключения для автоматизированной поверки передатчиков, прессостатов, стрелочных и цифровых манометров и датчиков, включая устройства HART/PROFIBUS.

Ключевые особенности

• Автоматическая генерация и управление давлением до 1000 bar (в зависимости от модели)
• Точность до 0.01 % FS (двойной диапазон)
• Поверка на 2 диапазонах (HP и LP) с автоматическим переключением
• Контроль стабильности ≤ 0.005 % FS
• Портативный, подходит для полевых и лабораторных работ
• Поддержка двух внешних прессурных модулей
• Коммуникации: Wi‑Fi, LAN, Bluetooth, USB, Ethernet
• HART‑коммуникация (чтение, настройка, калибровка) и Profibus
• Регистрация данных и управление задачами (до 1000 документированных задач)
• Запатентованная электрическая насосная технология и встроенная автоматическая продувка
• Продвинутые коммуникации и приложения автоматизации для создания/выполнения задач без ПК

Функциональные детали и преимущества
ADT762 полностью автоматизирует продувку гидравлических систем (удаление воздуха) с помощью встроенной системы продувки, что упрощает подготовку испытаний. Встроенное приложение задач автоматически анализирует ошибки и измерения, формирует отчеты и сохраняет результаты локально. Калибратор может хранить и вызывать до 1000 документированных задач.

Модели и варианты

• ADT762-01-GP15K-XX: автоматический калибратор 1000 bar, точность 0.01 % FS
• ADT762-02-GP15K-XX: автоматический калибратор 1000 bar, точность 0.02 % FS
• ADT762-01-GP10K-XX: автоматический калибратор 700 bar, точность 0.01 % FS
• ADT762-02-GP10K-XX: автоматический калибратор 700 bar, точность 0.02 % FS
• Варианты портов давления (XX): N = 1/4 NPT внутр., N2 = 1/2 NPT внутр., B = 1/4 BSP внутр., B2 = 1/2 BSP внутр., M = M20x1.5 внутр.
• Также доступна версия для воды (ADT 762 W)

Комплект поставки

• 9022: измерительные провода (2 комплекта, 4 шт.)
• USB‑кабель (1 шт.)
• 9725: перезаряжаемая Li‑ion батарея (1 шт.)
• 9818: внешний блок питания 110V/220V (1 шт.)
• Воронка (1 шт.)
• ADT100-762 Hose: высоконапорный шланг (1 шт.)
• Маленький кейс для аксессуаров (кабели и адаптеры) (1 шт.)
• Транспортная пробка (1 шт.)
• 9907-762: транспортный кейс (1 шт.)
• 9201: себакатное масло (500 мл) (1 бутылка)
• О‑кольца для резервуара (3.5*1.2‑NBR70) (5 шт.)
• О‑кольца для правого углового соединителя (5*1.5‑NBR70) (5 шт.)
• 9060: кабель подключения прессурного модуля ADT161 (1 шт.)
• Правый угловой соединитель ADT762 (1 шт.)
• Аттестат калибровки, аккредитованный по ISO17025 (1 шт.)

Опциональные аксессуары

• ADT107‑KIT: коллектор на два порта, напорный шланг и коммуникационный кабель с нулевым возвратом
• ADT161: внешний датчик (см. список совместимых модулей)
• ADT100‑762‑X: правый угловой соединитель
• 9241: сменный газовый аккумулятор
• 9201: себакатное масло 1 литр

Технические характеристики

• Диапазон давлений: 0–700 bar и 0–1000 bar в зависимости от модели
• Рекомендуемая жидкость: ди(2‑этилгексил) себакат
• Максимальная внешняя заправочная ёмкость: макс. 80 мл при 700 bar (рекомендуется 50 мл)
• Резервуар: макс. 350 мл, крышка резервуара под давлением, встроенный фильтр
• Время стабильности: > 5 минут (на основе диапазона управляющего модуля)
• Встроенный прессурный модуль: интегрированный модуль двойного диапазона
• Двойные диапазоны и точности (примеры): GP15K (0–1000 bar / 0–400 bar) и GP10K (0–700 bar / 0–200 bar) с вариантами точности 0.01 % FS или 0.02 % FS в зависимости от конфигурации
• Поддерживаемые внешние измерительные модули: все модули ADT161 (совместимость и точности согласно ADT161‑01 или ADT161‑02)
• Пользовательский интерфейс: цветной сенсорный экран + эластомерная клавиатура
• Дисплей: 7" TFT сенсорный экран 800 x 480 цветов
• Степень защиты корпуса: IP31
• Питание: батарея или сеть
• Батарея: перезаряжаемая Li‑Ion (~12 часов работы, заряд <5 часов)
• Масса: 12,8 кг (без масла)
• Габариты: 300 x 220 x 192 мм
• Коммуникации: USB, LAN, Bluetooth, Wi‑Fi
• HART‑коммуникация: чтение, настройка и калибровка (DD‑файлы обновляемы)
• Память: > 8 ГБ
• Регистрация данных: до 1 000 000 считываний (данные и метки времени)
• Документирование задач: до 1 000 задач с сохранёнными данными
• Функции автоматизации: тест прессостатов, auto steps, тест на утечку
• Языки интерфейса: английский, немецкий, французский, итальянский, испанский, португальский, китайский, японский, русский
• Срок службы насоса: > 1 000 000 циклов
• Температура эксплуатации: 0 °C до 50 °C
• Температура хранения: -20 °C до 60 °C
• Влажность: < 90 %, без конденсации
• Вибрация: 4 g (20–2 000 Hz)
• Удар: 8 g, испытание падением с 1 м
• Сертификат: ISO 17025 аккредитованный сертификат калибровки с данными, прослеживаемыми до NIST
• Соответствие: CE
• Совместимость ПО: ACal, Additel Land, Additel Link (доступ через мобильное приложение)
• Гарантия: 1 год
